| Номер в госреестре | 73033-18 |
| Наименование СИ | Счетчики газа двухкамерные с электронным температурным компенсатором |
| Обозначение типа СИ | СГМН-ЭТ |
| Изготовитель | ОАО "Новогрудский завод газовой аппаратуры", Беларусь, г. Новогрудок |
| Год регистрации | 2018 |
| Срок свидетельства | 31.05.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ (далее - счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, применяемых в бытовых и производственных целях.
Принцип действия счетчиков газа основан на отборе части механической энергии измеряемого газа для приведения в движение мембран.
Счетчики газа состоят из измерительного механизма, корпуса, крышки, электронного отсчетного устройства со встроенным температурным компенсатором.
Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.
Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика. На коленчатом валике установлен постоянный магнит, который один раз за оборот коленчатого валика проходит возле чувствительного элемента электронного отсчетного устройства, вызывая его срабатывание. Сигналы с чувствительного элемента считываются электронным отсчетным устройством.
Электронное отсчетное устройство выполнено в виде электронного блока с цифровым табло, элементом питания напряжением 3В, датчиком температуры и температурным корректором.
Температурный корректор производит корректировку показаний отсчетного устройства в зависимости от температуры газа, проходящего через счетчик. Температура газа измеряется полупроводниковым датчиком температуры, установленном во втулке на крышке счетчика, непосредственно контактирующей с потоком газа.
Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.
Счетчики выпускают следующих исполнений: СГМН-ЭТ-Об, СГМН-ЭТ1-06, СГМН-ЭТ 1-G4, отличающихся габаритными размерами корпуса, расстоянием между осями патрубков для присоединения к газопроводу и типоразмером. Счетчики исполнений СГМН-ЭТ^6 и СГМН-ЭТ 1-G6 выпускают с левой и правой подачей газа, счетчики исполнения СГМН-ЭТ 1-G4 выпускают с левой подачей газа.
При изготовлении счетчиков применяются синтетические мембраны SYREX NV - G6 производства фирмы TOYO TIRE & RUBBER CO.,LTD. (Япония) или мембраны Z-FLEX G-6 фирмы «ZGS-membrany.a.s.Zlin» (Чехия).

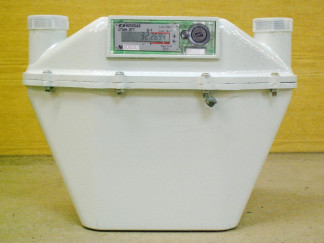

Внешний вид счетчика приведен на рисунке 1.
Схема пломбирования счетчика газа СГМН-ЭТ 1-G4 приведена на рисунке 2.
*жтемевш(уШ.
Схема пломбирования счетчика газа СГМН-ЭТ
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный расход, Оном, м3/ч - для типоразмера счетчика G6 | 6,0 |
| - для типоразмера счетчика G4 | 4,0 |
| Максимальный расход, Омакс, м3/ч, не более - для типоразмера счетчика G6 | 10,0 |
| - для типоразмера счетчика G4 | 6,0 |
| Минимальный расход, Омин, м3/ч, не менее - для типоразмера счетчика G6 | 0,06 |
| - для типоразмера счетчика G4 | 0,04 |
| Порог чувствительности, м3/ч, не менее - для типоразмера счетчика G6 | 0,012 |
| - для типоразмера счетчика G4 | 0,008 |
| Допускаемая потеря давления при максимальном расходе, Па, не более - для типоразмера счетчика G6 | 250 |
| - для типоразмера счетчика G4 | 200 |
| Допускаемая потеря давления при номинальном расходе, Па, не более - для типоразмера счетчика G6 | 125 |
| - для типоразмера счетчика G4 | 80 |
| Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, % - при расходе от Омин до ОДОном | ±3 |
| - при расходе свыше ОДОном до Омакс | ±1,5 |
| Пределы допускаемой основной относительной погрешности счетчика в эксплуатации, % при расходе от Омин до ОДОном | ±5 |
| при расходе свыше 0ДОном до О макс | ±3 |
| Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной отклонением температуры измеряемого газа от нормальной на 1 °С, % | ±0,1 |
| Нормальные условия измерений: - температура измеряемой среды, °С | от +17 до +23 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Емкость отсчетного устройства, м3 | 99999 |
| Цена единицы младшего разряда отсчетного устройства, м3 | 0,0001 |
| Масса, кг, не более: | |
| СГМН-ЭТ | 3,3 |
| СГМН-ЭТ1 | 3,5 |
| Габаритные размеры, мм, не более: СГМН-ЭТ | |
| - высота | 240 |
| - ширина | 180 |
| - длина | 320 |
| СГМН-ЭТ 1 | |
| - высота | 250 |
| - ширина | 180 |
| - длина | 270 |
| Присоединительные размеры: Номинальное расстояние между осями патрубков, мм: СГМН-ЭТ СГМН-ЭТ 1 | 250 200 |
| Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81 | G1 /-В |
| Диапазон температур окружающей среды, °С | от -30 до +50 |
| Диапазон температур измеряемого газа, °С | от -30 до +50 |
| Избыточное рабочее давление, кПа, не более | 3,0 |
| Средняя наработка на отказ, час, не менее | 2500 |
наносится на информационную табличку (пластину с надписью) отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Счетчик газа двухкамерный с электронным температурным компенсатором СГМН-ЭТ | 1 шт. |
| Переходник | 2 шт. |
| Г айка накидная | 2 шт. |
| Прокладка | 2 шт. |
| Заглушка | 2 шт. |
| Упаковка | 1 шт. |
| Этикетка (на детали: переходник, гайка накидная, прокладка) | 1 шт. |
| Паспорт | 1 шт. |
осуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки». Основные средства поверки:
- поверочная расходомерная установка 1-го разряда по ГОСТ Р 8.618-2014 (диапазон воспроизведения объемного расхода газа от 0,04 до 10 м /ч, пределы допускаемой относительной погрешности измерений объема газа ± 0,5%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на навесную пломбу, расположенную на леске, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ Государственная поверочная схема для средств измерений объемного и массового расхода газа
ТУ BY 500235715.087-2010 Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ. Технические условия
