| Номер в госреестре | 72992-18 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | СуперФлоу-21В |
| Изготовитель | ООО "Современные технологии измерения газа" (СовТИГаз), г. Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные «СуперФлоу-21В» (далее - комплексы) предназначены для измерений давления и температуры газа, преобразования количества импульсов от расходомеров-счетчиков газа в значение объема газа при рабочих условиях и вычисления объема газа при стандартных условиях по ГОСТ 2939-63.
Принцип действия комплексов основан на измерении параметров потока среды: абсолютного давления, температуры, объемного расхода при рабочих условиях. Далее вычислитель комплексов на основе данных по плотности газа при стандартных условиях, молярных долей азота и диоксида углерода или компонентного состава производит расчет физико-химических свойств среды и вычисление расхода и объёма газа при стандартных условиях. Измерение расхода комплексы производят в соответствии с методиками (методами), изложенными в ГОСТ Р 8.740-2011 или ГОСТ 8.611-2013.
Комплексы состоят из вычислителя, преобразователей давления измерительных 3051 (Регистрационный номер 14061-15), преобразователей температуры в составе преобразователя сопротивления и термопреобразователя сопротивления ТСП 012 (Регистрационный номер 60966-15) или термопреобразователя сопротивления ТСП 012 (Регистрационный номер 43587-10), блока согласования и блока питания.

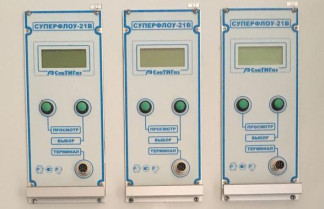

Общий вид средства измерений представлен на рисунке 1.
| в | ||
| п | ■ _=_aJ |
в) преобразователь давления 305
Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции комплексов, обозначение места нанесения наклейки изготовителя представлены на рисунке 2.
Встроенное программное обеспечение (далее - ПО) вычислителя предназначено для выполнения функций комплексов:
- прием по цифровым линиям связи данных от внешних преобразователей давления, температуры, расхода;
- расчет расхода и объема газа в соответствии с реализованными методами (методиками) и алгоритмами;
- формирование периодических архивов;
- формирование архивов аварийных ситуаций и предупреждений;
- выполнение калибровки, градуировки каналов измерения;
- интерфейс пользователя через порты ввода/вывода;
- интерфейс пользователя через встроенную клавиатуру и дисплей;
- защиту хранящихся в памяти вычислителя данных от преднамеренных и не преднамеренных изменений.
ПО вычислителя обеспечивает расчет физико-химических свойств газа в соответствии с алгоритмами и методами изложенными в ГОСТ 30319.2-2015. Расчет количества среды при выполнение измерений ультразвуковыми, турбинными, ротационными, вихревыми счетчиками-расходомерами ПО вычислителя производит по ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013.
ПО вычислителя располагается в микросхеме ПЗУ, расположенной на плате вычислителя. Программирование (прошивка) ПЗУ осуществляется специальными средствами на предпри-ятии-изготовителе. После выполнения операции программирования микросхема ПЗУ устанавливается в панель платы вычислителя и пломбируется.
Аппаратная защита ПО (кода программы) от умышленных изменений обеспечивается:
- применением специальных аппаратных средств программирования (прошивки) ПЗУ;
- ограничением доступа к ПЗУ путем пломбирования корпуса микросхемы;
- отсутствием возможности модификации кода программы через другие внешние интерфейсы.
Защита ПО от случайных изменений обеспечивается вычислением и периодическим контролем хэш-кода области хранения исполняемого кода программы, включая область постоянных данных (констант).
Метрологические характеристики комплексов нормированы с учетом влияния программного обеспечения. Идентификационные данные ПО комплексов приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SF21B |
| Номер версии (идентификационный номер) ПО | 3.01 |
| Цифровой идентификатор ПО | F01C |
| Метод расчета цифрового идентификатора ПО | CRC16 |
Вычислитель обеспечивает идентификацию встроенного ПО посредством индикации номера версии.
Защита ПО вычислителей комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Число одновременно обслуживаемых измерительных трубопроводов | 2 |
| Верхний предел измерений преобразователей абсолютного давления, кПа | 1400 |
| Рабочий диапазон измерений абсолютного давления, % в. п. п. | от 10 до 100 |
| Диапазоны измерений термометров сопротивления, °С | от -60 до +120 |
| Пределы допускаемой абсолютной погрешности измерений температуры t, °С | ±(0,25+0,002-|t|) |
| Пределы допускаемой приведенной погрешности измерений абсолютного давления, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности при измерении количества импульсов в диапазоне частот от 0 до 2500 Гц, импульс | ±1 |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,01 |
| Пределы допускаемой относительной погрешности вычислительного блока комплекса «Суперфлоу-21В», % | ±0,01 |
| Примечание % в.п.п. - проценты от верхнего предела измерений преобразователя. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | от 180 до 250 |
| Потребляемая мощность, В • А, не более | 3,0 |
| Масса вычислителя, кг, не более | 2,0 |
| Г абаритные размеры вычислителя, мм, не более | |
| - высота | 80 |
| - ширина | 204 |
| - глубина | 165 |
| Условия эксплуатации: | |
| Диапазон температур окружающего воздуха, °С: | |
| - для вычислителя | от -30 до +50 |
| - для преобразователей давления | от -40 до +50 |
| - для преобразователей температуры | от -40 до +50 |
| Диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Относительная влажность воздуха, %, не более | 95 |
| Средний срок службы, лет | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта методом печати и на боковую поверхность корпуса вычислителя при помощи голографической наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный «СуперФлоу-21В» в составе: | 5 шт. | |
| - вычислитель «СуперФлоу-21В» | СТИГ2.838.010 | 1 шт. |
| - преобразователь давления измерительный | 3051 | 2 шт. |
| - преобразователь температуры в составе: - термопреобразователя сопротивления - преобразователя сопротивления | СТИГ5.182.025 ТСМ012, ТСП 012 СНАГ.687281.017 | 2 шт. |
| Блок согласования БС-2 | СПТА2.390.311-01 | 1 шт. |
| Блок питания типа БП4-12 | СНАГ.436234.001 | 1 шт. |
| Методика поверки | МП 208-039-2018 | 1 экз. |
| Руководство по эксплуатации | СТИГ1.132.030РЭ | 1 экз. |
| Паспорт | СТИГ1.132.030ПС | 1 экз. |
осуществляется по документу МП 208-039-2018 «ГСИ. Комплексы измерительные «Супер-Флоу-21В» Методика поверки», утвержденному ФГУП «ВНИИМС» 05.07.2018 г.
Основные средства поверки:
- манометр грузопоршневой МП-60 (регистрационный номер 52189-12), класс точности
0,02;
- имитаторы термопреобразователей сопротивления МК 3002-2-100, МК 3002-1-100 (регистрационный номер 18854-99), допускаемое отклонение ±0,02 °С;
- барометр рабочий сетевой БРС-1М-1 (регистрационный номер 16006-97), пределы абсолютной погрешности ±33 Па;
- калибратор многофункциональный MCX-IIR (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0 до 100 кГц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт комплекса.
приведены в эксплуатационном документе.
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 24.10.2025 |
