| Номер в госреестре | 72978-18 |
| Наименование СИ | Аппаратура вибрационной защиты и мониторинга |
| Обозначение типа СИ | САУ ЭМП КВАНТ-Р АВЗ-1 |
| Изготовитель | Общество с ограниченной ответственностью «Вега-ГАЗ» (ООО «Вега-ГАЗ»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура вибрационной защиты и мониторинга САУ ЭМП КВАНТ-Р АВЗ-1 (далее аппаратура) предназначена для измерений характеристик вибрации (размаха виброперемещения, смещения) ротора агрегатов ротационного типа: компрессоров, турбодетандеров центробежных насосов, вентиляторов, электродвигателей.
Принцип работы аппаратуры основан на измерении виброперемещений и смещений ротора агрегата с помощью вихретокового/индуктивного первичного преобразователя и последующего преобразования его сигнала в унифицированный выходной сигнал (4-20) мА или (010) В, пропорционального мгновенному значению размаха виброперемещения ротора.
В состав аппаратуры входит до шести каналов измерения виброперемещения. Каждый канал содержит четыре первичных преобразователя, включенных по мостовой схеме. Сигнал мостовой схемы поступает в электронный блок, где усиливается, детектируется и фильтруется для выделения информационного параметра (напряжения), пропорционального мгновенному значению виброперемещения ротора. Далее напряжение преобразуется в унифицированный выходной сигнал (4-20) мА или (0-10) В и передаётся в систему автоматического управления для дальнейшего использования.
Аппаратура выполнена по аналоговой схемотехнике, не содержит устройств цифровой обработки сигналов и не требует программного обеспечения.

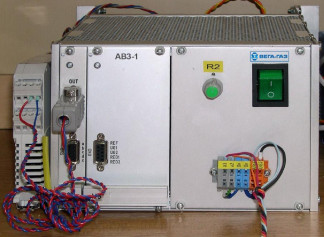

Общий вид аппаратуры вибрационной защиты и мониторинга САУ ЭМП КВАНТ-Р АВЗ-1 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид первичного преобразователя аппаратуры вибрационной защиты и мониторинга САУ ЭМП КВАНТ-Р АВЗ-1
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений размаха виброперемещения, мм | 2,0 |
| Диапазон измерений смещения ротора, мм | ±1,0 |
| Диапазон рабочих частот при измерении размаха виброперемещения, Гц | от 10 до 100 |
| Диапазон рабочих частот при измерении смещения ротора, Гц | от 0,01 до 10 |
| Пределы допускаемой относительной погрешности измерений размаха виброперемещения, % | ±10 |
| Пределы допускаемой относительной погрешности измерений смещения ротора, % | ±5 |
| Условия эксплуатации: диапазон рабочих температур, 0С | от +5 до +50 |
| Напряжение питания переменного тока, В | 220±22 |
| Потребляемая мощность, Вт, не более | 60 |
| Г абаритные размеры; электронного блока (длина хширина х высота), мм первичного преобразователя (диаметрхдлина), мм | 240х200х130 28,5х23,50 |
| Масса: электронного блока, кг первичного преобразователя (на один канал), кг | 1,8 0,08 |
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура вибрационной защиты и мониторинга | САУ ЭМП КВАНТ-Р АВЗ-1 | 1 экз. |
| Руководство по эксплуатации | ВСУР.427718.001 РЭ | 1 экз. |
| Методика поверки | МП № 204/3 - 10 - 2018 | 1 экз. |
осуществляется по документу МП № 204/3 - 10 - 2018 «Аппаратура вибрационной защиты и мониторинга САУ ЭМП КВАНТ-Р АВЗ-1.Методика поверки», утвержденному ФГУП «ВНИИМС» 05.07.2018 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8. 800-2012, генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10), мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится методом оттиска на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц» Технические условия ВСУР.427718.001.ТУ
