| Номер в госреестре | 72972-18 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | серии 70085-1010-XXX |
| Изготовитель | Компания "AI-TEK Instruments, LLC", США |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения серии 70085-1010-XXX (далее - датчики) предназначены для измерений частоты вращения вала.
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его наконечника постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с наконечником датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.
Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Датчики частоты вращения серии 70085-1010-XXX выпускаются в четырех модификациях: 70085-1010-404, 70085-1010-415, 70085-1010-417 и 70085-1010-235, которые отличаются между собой диапазоном рабочих температур и габаритными размерами.

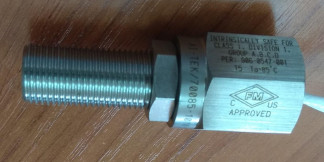

Общий вид датчиков частоты вращения серии 70085-1010-ХХХ приведен на рисунке 1.
APPROVED
&
/у
т
//,■
7.
у.
/ ■ .
//
Рисунок 1 - Общий вид датчиков частоты вращения серии 70085-1010-XXX Пломбирование датчиков частоты вращения серии 70085-1010-XXX не предусмотрено.
| Название характеристики | Значение | |||
| 70085 1010-235 | 70085 1010 404 | 70085 1010 415 | 70085 1010 417 | |
| Диапазон измерения частоты вращения, об/мин | от 5 до 240000 | |||
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(0,5+0,01N*) | |||
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +220 | от -20 до +220 | от -55 до +220 | от -20 до +220 |
| Габаритные размеры (диаметрхвысота), мм, не более | 16x70,6 | 16x133 | ||
| Масса с проводом, кг, не более | 0,3 | 0,34 | ||
| * где N - измеренное значение частоты вращения, об/мин | ||||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
| Наименование | Обозначение | Кол-во |
| Датчик частоты вращения серии 70085-1010-XXX | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 204/3-17-2018 | 1 экз. |
осуществляется по документу МП 204/3-17-2018 «Датчики частоты вращения серии 70085-1010-XXX. Методика поверки», утвержденному ФГУП «ВНИИМС» «06» августа 2018г.
Основные средства поверки: стенд СП31 (рег. № 61681-15); мультиметр цифровой Agilent 34411А (рег. № 33921-07); частотомер электронно-счетный ЧЗ-38 (рег. № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Техническая документация компании AI-TEK Instruments, LLC, США
