| Номер в госреестре | 72738-18 |
| Наименование СИ | Хроматографы газовые промышленные |
| Обозначение типа СИ | Хромос ХПГ |
| Изготовитель | ООО "Хромос", г. Дзержинск |
| Год регистрации | 2018 |
| Срок свидетельства | 16.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

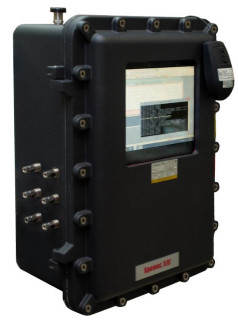

Хроматографы газовые промышленные «Хромос ХПГ» (далее - хроматографы) предназначены для качественного и количественного анализа газообразных проб, с температурами кипения до плюс 400°С, различных объектов природного и промышленного происхождения в соответствии с аттестованными методиками (методами) измерений при использовании в сфере государственного регулирования обеспечения единства измерений.
Принцип действия хроматографа основан на разделении с последующим детектированием компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем.
Хроматограф состоит из следующих блоков:
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;
- программное обеспечение «Хромос» (далее - ПО) - для управления хроматографом, а также сбора и обработки хроматографических данных;
- блок аналитический.
В состав аналитического блока входят:
- термостат, теплоизолированный съёмным кожухом, который закреплен с помощью двух фиксаторов;
- трех нагревателей патронного типа;
- хроматографических колонок;
- дозирующих кранов;
- детекторов по теплопроводности (ДТП);
- пневмосопротивления;
- регуляторов потока газов.
ДТП предназначен для преобразования концентрации органических и неорганических веществ в потоке газа-носителя в электрический сигнал.
Блок аналитический сертифицирован на соответствие требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998).
Блок аналитический может устанавливаться в зоне 1 по (ГОСТ 30852.13-2002 (МЭК 60079-14:1996).
Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос» версии не ниже 2.20.1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики хроматографа нормированы с учетом программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | CalcModule.dll |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.2 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 37С2В7АВ |
Влияние программного обеспечения на метрологические характеристики отсутствует.
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики.
| Наименование характеристики | Значение |
| Предел допускаемого значения относительного среднего квадратичного отклонения (ОСКО) выходного сигнала (площади) в изотермическом режиме, % | 1 |
| Предел допускаемого значения относительного среднего квадратичного отклонения (ОСКО) времени удерживания при дозировании в изотермическом режиме, % | 1 |
| Значение изменения выходного сигнала (площади) от первоначального значения за 48 ч непрерывной работы, % | ±5 |
Таблица 3 - Основные технические характеристики.
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22 50±0,2 |
| Конфигурация с одним аналитическим блоком: Г абаритные размеры (без системы обработки пробы) (Дх Шх В), мм, не более | 250x400x600 |
| Масса (без системы пробоподготовки), кг, не более | 50 |
| Наработка на отказ, ч, не менее | 26280 |
| Средний срок службы, лет | 10 |
| Мощность, потребляемая хроматографом (без дополнительных устройств), В А, не более: - при выходе на рабочий режим - после выхода на рабочий режим | 450 80 |
| Диапазоны рабочих температур термостатируемых зон, °С: - термостат колонок - детектор ДТП - кран-дозатор | от +50 до +120 от +50 до +120 от +50 до +120 |
| Дискретность задания температур во всех зонах, °С | 0,01 |
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов, В, не более | 9,0 10-6 |
| Уровень дрейфа, В/ч, не более | 1,010-3 |
| Предел детектирования, г/см3, не более по пропану, азоту, водороду | 1,010-9 |
| Время выхода на режим, час, не более | 1,5 |
| Маркировка взрывозащиты | 1Ех d [ib IIC] IIB T4 Gb X |
| Подгруппа электрооборудования | IIB |
| Температурный класс | Т4 |
| Применяемый тип взрывозащиты: взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 (МЭК 60079-1: 1998 | d |
| Степень защиты от воздействия окружающей среды хроматографа по ГОСТ 14254-2015 | IP65 |
| Условия эксплуатации: ° - температура окружающей среды, С - относительная влажность, %: - атмосферное давление, кПа | от +10 до +50 от 30 до 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую панель корпуса хроматографа в виде наклейки.
Таблица 4 - Комплектность хроматографов
| Наименование | Обозначение | Количество, шт. |
| Хроматограф газовый промышленный «Хромос ХПГ» | - | 1 |
| Паспорт | ХАС 2.320.005 СБ ПС | 1 |
| Руководство по эксплуатации | ХАС 2.320.005 СБ РЭ | 1 |
| Методика поверки | ХАС 2.320.005.01 МП | 1 |
| Руководство пользователя программой «Хромос» | - | 1 |
| Копия сертификата соответствия требованиям по взрывозащите хроматографа | 1 | |
| Копия свидетельства об утверждении типа средства измерения | 1 | |
| Комплект ЗИП | - | 1 |
осуществляется по документу ХАС 2.320.005.01 МП «Хроматографы газовые промышленные «Хромос ХПГ». Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 05 июля 2018 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС): СО состава газовой смеси пропан-гелий ГСО 10655-2015, объемная доля пропана от 0,1 до 0,5 %; СО состава газовой смеси азот-гелий ГСО 10532-2014, объемная доля азота от 0,1 до 0,5 %; СО состава газовой смеси водород - азот ГСО 10651-2015, объемная доля водорода от 0,6 до 1,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-005-68706237-2017 Хроматографы газовые промышленные «Хромос ХПГ». Технические условия
