| Номер в госреестре | 72700-18 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | HAAKE |
| Изготовитель | "Thermo Electron (Karlsruhe) GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 03.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные HAAKE (далее - вискозиметры) предназначены для измерений динамической вязкости жидкости и исследования реологических свойств материалов.
Вискозиметры являются приборами ротационного типа.
Принцип действия вискозиметров основан на измерении сопротивления вращения измерительного шпинделя, погруженного в исследуемый образец, с постоянной заданной частотой вращения. Изменение крутящего момента ротора определяется датчиком угла вращения по закручиванию измерительной пружины. Диапазон измерений вязкости зависит от размера и формы применяемого измерительного шпинделя, а также от частоты вращения.
Вискозиметры состоят из измерительного блока, набора измерительных шпинделей и штатива.

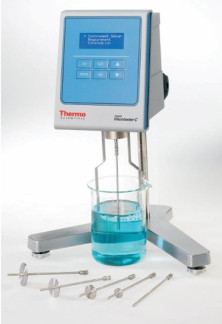

Вискозиметры выпускаются в различных модификациях Viscotester 1 plus (VT1 plus), Viscotester 2 plus (VT2 plus), Viscotester C версий L и R, Viscotester D версий L и R, Viscotester E версий L и R, которые отличаются метрологическими и техническими характеристиками. Общий вид вискозиметров представлен на рисунках 1 и 2.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Вискозиметры функционируют под управлением встроенного программного обеспечения, предназначенного для управления работой вискозиметра, процессом измерений, хранения полученных данных и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений вискозиметров модификаций Viscotester 1 plus (VT1 plus) и Viscotester 2 plus (VT2 plus) «высокий», а для вискозиметров модификаций Viscotester C версий L и R, Viscotester D версий L и R, Viscotester E версий L и R «низкий», согласно Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Т аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||||
| Viscotester 1 plus (VT1 plus) | Viscotester 2 plus (VT2 plus) | Viscotester C версии L и R | Viscotester D версии L и R | Viscotester E версии L и R | |
| Идентификационное наименование ПО | - | ||||
| Номер версии (идентификационный номер) встроенного ПО, не ниже | V 3.85 | V 3.85 | V 1.1 | V 1.1 | V 1.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Viscotester 1 plus (VT1 plus) | Viscotester 2 plus (VT2 plus) | Viscotester C, D версии L | Viscotester E версии L | Viscotester C, D версии R | Viscotester E версии R | |
| Диапазон показаний динамической вязкости, мПас | от 1,5 до 330 | от 30 до 4-105 | от 15 до 2-106 | от 15 до 6-106 | от 100 до 1,3-107 | от 100 до 4-107 |
| Диапазон измерений динамической вязкости, мПас | от 1,5 до 330 | от 30 до 1-105 | от 15 до 1-105 | от 15 до 1-105 | от 100 до 1-105 | от 100 до 1-105 |
| Пределы допускаемой приведенной погрешности измерений динамической вязкости, % - при температуре от -10 до +5 °С включ. - при температуре св. +5 до +100 °С включ. | ±10 ±5 | ±2 ±1 | ,0 ,0 | |||
| Диапазон рабочих температур, °С | от +10 до +40 | от +10 до +40 | от -10 до +100 | от +10 до +40 | от -10 до +100 | |
Таблица 3 - Основные технические характеристики
| Значение | ||
| Наименование характеристики | Viscotester 1 plus (VT1 plus), Viscotester 2 plus (VT2 plus) | Viscotester C, D, E версии L и R |
| Параметры электрического питания: - напряжение переменного тока, В | 6,0±0,6 | от 100 до 240 |
| - частота переменного тока, Гц | - | 50/60 |
| Потребляемая мощность, В-А, не более: | 3 | 60 |
| Габаритные размеры, мм, не более: - высота | 160 | 390 |
| - ширина | 175 | 250 |
| - длина | 85 | 310 |
| Масса, кг, не более | 1 | 4,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +40 | |
| - относительная влажность, %, не более | 80 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 20000 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус вискозиметров в виде наклейки.
Таблица 4 - Комплектность вискозиметров
| Наименование | Обозначение | Количество |
| Вискозиметр ротационный HAAKE | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Измерительные шпиндели | 3, 4 или 6 шт. согласно спецификации модели - не менее 1 шт. или по выбору заказчика | |
| Измерительный стакан | - | 1 шт. (для VT1/2 plus) |
| Адаптер малой вязкости | - | По заказу |
| Адаптер малого объёма с комплектом роторов | - | По заказу |
| Датчик температуры | - | 1 шт. (для Viscotester E) |
| Методика поверки | МП 2302-0106-2018 | 1 экз. |
осуществляется по документу МП 2302-0106-2018 «ГСИ. Вискозиметры ротационные HAAKE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 17 января 2018 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости: ГСО 8586-2004, ГСО 8587-2004, ГСО 8588-2004, ГСО 8589-2004, ГСО 8590-2004, ГСО 8591-2004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 85982004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью ±0,2 % и ГСО 8604-2004, ГСО 8605-2004, ГСО 8606-2004 с погрешностью ±0,3 %;
- вискозиметр Штабингера SVM 3000 (рег. № 45144-10), диапазон измерений динамической вязкости от 0,2 до 20000,0 мПа-с, погрешность ±0,5 %;
- термометр электронный лабораторный ЛТ-300 (рег. № 45379-10), диапазон измерений температуры от минус 50 до плюс 200/300 °С. Пределы допускаемой абсолютной погрешности измерения температуры в диапазоне от минус 50 до плюс 200 °С, не более ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы Thermo Electron (Karlsruhe) GmbH, Германия
