| Номер в госреестре | 72698-18 |
| Наименование СИ | Комплекс акустический |
| Обозначение типа СИ | Манекен головы и плеч HMS II.6 с имитатором торса HTB V |
| Изготовитель | Компания "HEAD acoustics GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс акустический «Манекен головы и плеч HMS II.6 с имитатором торса HTB V» (далее - комплекс) предназначен для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Принцип действия комплекса основан на моделировании звукового поля, идентичного полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров комплекса, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в комплекс искусственный рот предназначен для создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенные искусственные уши
- для измерений параметров внешних источников звука.
Комплекс состоит из макета головы с искусственными ушами и искусственным ртом, установленного на макете плеч, измерительного (контрольного) микрофона, двухканального аналого-цифрового преобразователя для записи и воспроизведения звуковых сценариев и персонального компьютера (ПК) со специальным программным обеспечением (ПО).
Конструкция комплекса является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Комплекс специально сконструирован для оценки качества громкоговорящей связи и шумоизоляции в кабине транспортного средства.

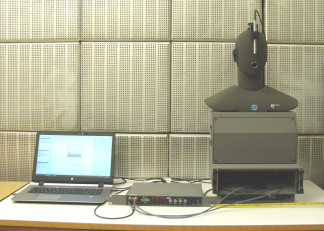

Внешний вид комплекса с указанием места нанесения знака утверждения типа (ЗТ) и места пломбировки от несанкционированного доступа (МП) приведен на рисунке 1.
Для управления режимами работы комплекса и обработки измерительных сигналов применяется специальное ПО Head Analyzer ACQUA, обеспечивающее управление работой комплекса в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Head Analyzer ACQUA |
| Номер версии (идентификационный номер) ПО | 3.4.100 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики комплекса приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальный воспроизводимый уровень звукового давления (УЗД) на расстоянии 2,5 см, дБ отн. 20 мкПа, не менее: - в диапазоне частот от 100 до 200 Гц включ. | 98 |
| - в диапазоне частот св. 200 Гц до 2 кГц включ. | 100 |
| - в диапазоне частот св. 2 до 8 кГц | 101 |
| Предел допускаемого значения среднего квадратического отклонения воспроизводимого УЗД, дБ: - в диапазоне частот от 100 до 2000 Гц включ. | 2 |
| - в диапазоне частот св. 2 до 8 кГц | 3 |
| Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более: - в диапазоне частот от 200 до 250 Гц включ. | 3 |
| - в диапазоне частот св. 250 Гц до 8 кГц | 2 |
| Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц | от 10 до 20000 |
| Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более | 0,7 |
| Уровень собственных шумов ИК при частотной коррекции А, дБ отн. 1 мкВ, не более | 12,0 |
| Уровень чувствительности по звуковому давлению на частоте 1000 Гц микрофонов из состава искусственных ушей, дБ отн. 1 В/Па | от -24,5 до -27,5 |
| Рабочий диапазон частот микрофонов из состава искусственных ушей при отклонении уровня чувствительности по звуковому давлению от значения на частоте 1000 Гц не более ±0,5 дБ, Гц | от 100 до 10000 |
| Канал измерения УЗД с использованием выносного микрофона | |
| Рабочий диапазон частот, Гц | от 20 до 20000 |
| Класс точности по ГОСТ 17187-2010 | 1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (длинахширинахвысота), мм, не более: - манекен головы с искусственными ушами и искусственным ртом - аналого-цифровой преобразователь | 335x450x795 230x327x44 |
| Масса, кг, не более: - манекен головы с искусственными ушами и искусственным ртом - аналого-цифровой преобразователь | 12,2 2,5 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±2 |
| Потребляемая мощность, В • А, не более | 60 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 84,0 до 106,7 |
наносится на ПК в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Серийный номер | Количество |
| 1 Комплекс акустический «Манекен головы и плеч HMS II.6 с имитатором | HMS II.6 | 13896076 | 1 шт. |
| торса HTB V» в составе: | |||
| 1.1 манекен головы с искусственными ушами и искусственным ртом 1.2 макет торса | HMS II.6 HTB V | 13896076 13740686 | 1 шт. 1 шт. |
| 1.3 двуканальный аналого-цифровой преобразователь для записи и | MFE VI.1 | 64626608 | 1 шт. |
| воспроизведения звуковых сценариев 1.4 микрофон | 40AG | 211292 | 1 шт. |
| 1.5 персональный компьютер со специальным ПО | - | - | 1 шт. |
| 2 Руководство по эксплуатации | - | - | 1 экз. |
| 3 Методика поверки | 340-1002-17 МП | - | 1 экз. |
| 4 Паспорт | - | - | 1 экз. |
осуществляется в соответствии с документом 340-1002-17 МП «Комплекс акустический «Манекен головы и плеч HMS II.6 с имитатором торса HTB V. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 02.10.2017 г.
Основные средства поверки:
- шумомер, анализатор спектра SVAN-945 (регистрационный номер № 22073-01);
- калибратор акустический 4231 (регистрационный номер 67480-17);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10);
- мультиметр 34401А (регистрационный номер 16500-97);
- измеритель нелинейных искажений автоматический С6-11 (регистрационный номер 9081-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц Техническая документация изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 28.10.2025 |
