| Номер в госреестре | 72602-18 |
| Наименование СИ | Длиномеры голографические |
| Обозначение типа СИ | ДГ-30, ДГ-100, ДГ-200 |
| Изготовитель | Федеральное государственное бюджетное учреждение «Петербургский институт ядерной физики им. Б.П.Константинова Национального исследовательского центра «Курчатовский институт»(НИЦ «Курчатовский институт»-ПИЯФ), Ленинградская обл., г. Гатчина |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Длиномеры голографические ДГ-30, ДГ-100, ДГ-200 (далее длиномеры) предназначены для прецизионных измерений длины.
Принцип действия длиномеров основан на явлении интерференции света.
Длиномеры представляют собой малогабаритные преобразователи линейных перемещений с голографическим измерительным элементом и предназначены для прецизионных измерений длины.
При работе длиномеров используется коллимированный световой поток лазерного диода, падающий на измерительную и референтную голографические решетки. В результате интерференции двух пучков света, дифрагировавших на этих решетках, образуются интерференционные полосы, интенсивность которых меняется синхронно с перемещением измерительной решетки. Фотоприемники преобразуют интерференционные полосы в синусоидальные электрические сигналы с пространственным периодом, соответствующим шагу измерительной решетки. Полученные сигналы анализируются и обрабатываются в электронном блоке.
Информация о значении измеренной величины отображается в цифровом виде на экране электронного блока и (или) экране дисплее персонального компьютера.
Длиномер состоит из измерительной головки со сменными наконечниками различной конфигурации, стойки с кронштейном и электронного блока, имеющего выход на персональный компьютер. Столик стойки может быть выполнен из диабаза, стекла или керамики согласно требованиям заказчика.
Длиномеры выпускают в трех модификациях, отличающихся диапазоном измерений.
Пломбирование осуществляется путем нанесения на крепежные элементы краски.

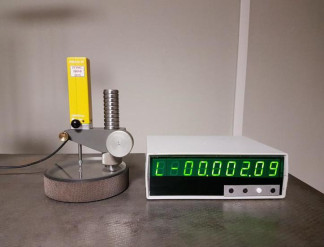

Общий вид длиномеров представлен на рисунках 1-3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
Место пломбировки
Место нанесения знака поверки
Длиномеры имеют встроенное программное обеспечение mkmiface.exe+sclient.exe (далее ПО). Идентификация программного обеспечения происходит путем сравнения номера версии ПО, указанного в технической документации, с номером версии ПО на шильде.
Программное обеспечение предназначено для сбора, обработки, отображения и передачи данных.
ПО соответствует низкому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mkmiface.exe +sclient.exe |
| Номер версии (идентификационный номер) ПО | v.3.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 77C89D1E06CBEB9CE2F704606D7127C7 (рассчитан по алгоритму MD5) |
| *- номер версии ПО должен быть не ниже указанного в таблице. | |
Основные метрологические и технические характеристики длиномеров, включая показатели точности, представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ДГ-30 | ДГ-100 | ДГ-200 | |
| Диапазон измерений длины, мм | От 0 до 30 | От 0 до 100 | От 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±0,1 | ±0,2 | ±0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| ДГ-30 | ДГ-100 | ДГ-200 | |
| 1 | 2 | 3 | 4 |
| Дискретность отсчета, мкм | 0,01 | ||
| Потребляемая мощность при 220±22 В, 50±5 Гц, не более: - измерительной головки, мВт; - электронного блока, Вт | 15 5 | ||
| 1 | 2 | 3 | 4 |
| Габаритные размеры, мм, не более: | |||
| - измерительной головки (ДхШхВ или 0хД); | 170х29х22 | 325х23х30 | 60х590 |
| - стойки с основанием | |||
| (0хВ или ДxШхВ) | 128х154 | 128х235 или 168х128х235 | 320х644 или 280х210х644 |
| Масса, г, не более: | |||
| - измерительной головки; | 245 | 386 | 980 |
| - стойки с основанием | 1650 | 4600 | 6050 |
| Габаритные размеры электронного блока (ДхШхВ), мм, не более | 300х200х80 | ||
| Масса электронного блока, г, не более | 1600 | ||
| Средний срок службы, лет | 5 | ||
| Средняя наработка на | 43800 | ||
| отказ, ч | |||
| Условия эксплуатации: | |||
| - температура | |||
| окружающего воздуха, °С; | От +19 до +21 | ||
| - относительная влажность | |||
| воздуха, %, не более | 90 | ||
| * - определяется требованиями заказчика. | |||
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус электронного блока.
Таблица 4 - Комплектность длиномеров
| Наименование | Обозначение | Количество |
| Измерительная головка | 1 шт. | |
| Сменные наконечники для измерительной головки | По требованию заказчика | |
| Стойка* | 1 шт. | |
| Электронный блок** | 1 шт. | |
| Паспорт | ДГ.01.ПС | 1 экз. |
| Руководство по эксплуатации | ДГ.01.РЭ | 1 экз. |
| Методика поверки | МП 2511/0002-18 | 1 экз. |
| * - материал стола стойки определяется требованиями заказчика; ** - по требованию заказчика может быть заменен на персональный компьютер | ||
осуществляется по документу МП 2511/0002-18 «Длиномеры голографические ДГ-30, ДГ-100, ДГ-200. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева» 19.02.2018 г.
Основные средства поверки: меры длины концевые плоскопараллельные 1-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ДГ.01.ТУ Длиномеры голографические ДГ-30, ДГ-100, ДГ-200. Технические условия
