| Номер в госреестре | 72596-18 |
| Наименование СИ | Модули инклинометрические телесистем |
| Обозначение типа СИ | APS Technology |
| Изготовитель | "APS Technology Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули инклинометрические телесистем APS Technology (далее - модули) предназначены для измерений азимута и зенитного угла ствола горизонтальной или наклоннонаправленной скважины и угла установки отклонителя бурового инструмента.
Принцип действия модулей основан на измерении в скважине в трех направлениях, с помощью трех ортогонально установленных акселерометров, значений проекций вектора силы тяжести на ось чувствительности акселерометра и измерениях в трех направлениях, с помощью трех феррозондов, проекций вектора напряженности естественного магнитного поля Земли на ось чувствительности. На основании этих измерений вычисляются азимутальный и зенитный углы скважины, а также угол установки отклонителя.
Передача информации с модулей осуществляется по внутренним проводам телесистемы APS Technology, а на поверхность от телесистемы по электромагнитному или импульсногидравлическому каналу связи.
Перед непосредственной эксплуатацией модулей операторы производят сборку скважинного оборудования системы, в состав которой входят модули. Далее производится сборка скважинных модулей системы в Немагнитную Утяжеленную Буровую Трубу с целью исключения влияния магнитной массы низа бурильной колонны на показания модулей.
При движении по траектории наклонно-направленной скважины сборка скважинного оборудования меняет свою пространственную ориентацию, а именно: отклоняется от вертикали на зенитный угол, поворачивается в скважине на визирный угол (угол установки отклонителя) по отношению к плоскости наклона и ориентируется по направлению наклона траектории относительно точки устья скважины на азимутальный угол. Датчик системы формирует управляющую команду и инициализирует процесс съёма и передачи инклинометрических замеров для определения зенитного угла и азимута искривления буровой скважины. После этого модули переключаются в режим выполнения постоянных замеров для определения визирного угла сборки скважинных приборов системы по отношению к плоскости наклона.

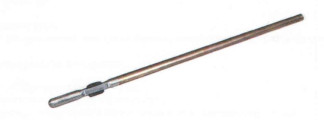

Общий вид модулей представлен на рисунке 1.
Предотвращение несанкционированного доступа к узлам модулей достигается герметичной заливкой электронных плат специальными компаундами. Пломбировка изделия не предусмотрена.
Модули имеют встроенное программное обеспечение (далее - ВПО). С помощью указанного программного обеспечения обеспечивается взаимодействие узлов, настройка, обработка и передача результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | MWD Master Interface Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 50088R0129 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Зенитный угол | |
| - диапазон измерений, ° | от 0 до 180 |
| - пределы допускаемой абсолютной погрешности измерений, ° | ±0,1 |
| Азимут | |
| - диапазон измерений, ° | от 0 до 360 |
| - пределы допускаемой абсолютной погрешности измерений при значении зенитного угла от 10° до 170°, включ., °° | ±1 |
| Угол установки отклонителя | |
| - диапазон измерений, ° | от 0 до 360 |
| - пределы допускаемой абсолютной погрешности измерений, °: - при значении зенитного угла от 1 до 10° включ. - при значении зенитного угла св. 10 до 170° не включ. - при значении зенитного угла от 170 до 179° включ. | ±3,0 ±0,3 ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 1644 |
| - диаметр | 48 |
| Масса, кг, не более | 16 |
| Требования по электропитанию: | |
| - напряжение питания постоянного тока, В | от 5 до 36 |
| Температура рабочих условий, °С | от +5 до +150 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль инклинометрический | - | 1 шт. |
| Кабель соединительный | - | 1 комп. |
| Центратор, размер от 2,20 до 4,25 дюйм | - | по заказу |
| Руководство по эксплуатации | 60474 | 1 шт. |
| Паспорт | - | 1 шт. |
| Методика поверки | МП АПМ 31-18 | 1 шт. |
осуществляется по документу МП АПМ 31-18 «Модули инклинометрические телесистем APS Technology». Методика поверки», утверждённому ООО «Автопрогресс-М» «04» мая 2018 года. Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
- теодолит 4Т30П (рег. № 5305-95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия Техническая документация «APS Technology, Inc.», США
