| Номер в госреестре | 72577-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | ООО "Нефтяная компания "Действие" |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-75 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью
75 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух днищ.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные горизонтальные цилиндрические РГС-75 №№ 1, 2, 3 расположены в Ульяновской области, Мелекесский район, 3 км от поселка Уткин.

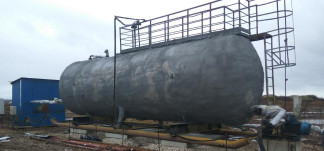

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-75 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-75 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-75 | |||
| Заводской номер резервуара | |||
| 1 | 2 | 3 | |
| Номинальная вместимость, м3 | 75 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 2 до 75 м при геометрическом методе, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Значение | |
| Наименование характеристики | РГС-75 |
| Заводской номер резервуара | |
| 1 2 3 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-75 | 3 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-75 | 3 экз. |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
