| Номер в госреестре | 72507-18 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | Cilk |
| Изготовитель | ООО "НГП Информ", г.Уфа |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические Cilk (далее - ПЛК) предназначены для измерительного аналого-цифрового преобразования сигналов силы постоянного электрического тока, счёта импульсных сигналов электрического тока, ведения внутреннего времени, а также приёма входных и формирования выходных цифровых сигналов.
Принцип действия ПЛК основан на измерении и преобразовании сигналов силы постоянного электрического тока в цифровой код при помощи аналого-цифрового преобразователя (АЦП) счёта импульсных сигналов электрического тока, а также приёма входных и формирования выходных цифровых сигналов. В ПЛК реализована функция ведения внутреннего времени.
ПЛК могут применяться на объектах нефтяной, газовой и нефтехимической промышленности, а также в других областях промышленности для создания автоматизированных измерительных и управляющих систем различной конфигурации.
Конструктивно ПЛК представляют собой устройства в пластиковом корпусе, предназначенном для монтажа на DIN-рейку. На верхней и нижней части корпуса располагаются клеммные колодки для подключения питания, входных/выходных аналоговых и дискретных сигналов, последовательных интерфейсов RS-232 и RS-485 для подключения к ПК, внешней радиостанции с аналоговым интерфейсом. На лицевой поверхности ПЛК расположен разъём RJ45 для подключения сети Ethernet.

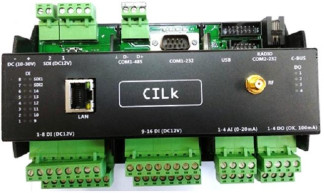

Вид спереди ПЛК представлен на рисунке 1.
Общий вид ПЛК и место нанесения знака поверки представлен на рисунке 2.
Пломбирование ПЛК не предусмотрено.
Встроенное программное обеспечение (далее - ВСПО) предназначено для реализации системных функций по управлению оборудованием контроллера, а также содержит метрологически значимые компоненты по работе с каналами счета импульсов, измерения тока и управления встроенными часами. ВСПО записывается в контроллер в энергонезависимую память на заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Идентификационные данные ВСПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ВСПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CILK-Beremiz |
| Номер версии (идентификационный номер) ПО | Не ниже 5.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 00744AA4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Основные метрологические характеристики измерительных каналов (ИК) ПЛК приведены в таблице 2.
Таблица 2 - Метрологические характеристики ИК ПЛК
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерения силы постоянного тока, % | ±0,2 |
| Диапазон счёта импульсов частотой от 1 до 100 Гц, имп | от 1 до 232 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности счёта импульсов частотой от 1 до 100 Гц для интервалов измерений не менее 1 мин, % | ±0,15 |
| Диапазон счёта импульсов частотой от 1 до 5000 Гц, имп | от 1 до 232 |
| Пределы допускаемой относительной погрешности счёта импульсов частотой от 1 до 5000 Гц для интервалов измерений не менее 1 мин, % | ±0,15 |
| Пределы допускаемой абсолютной погрешности ведения внутреннего времени, с/сут | ±2 |
Основные технические характеристики ПЛК приведены в таблице 3.
Таблица 3 - Технические характеристики ПЛК
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность, % | от 20 до 95 |
| - атмосферное давление, кПа | от 84 до 107 |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Количество измерительных каналов: | |
| - аналоговых входов | 4 |
| - счетно-импульсных входов частотой от 1 до 100 Гц | 16 |
| - счетно-импульсных входов частотой от 1 до 5000 Гц | 2 |
| Габаритные размеры ПЛК, мм, не более: | |
| - длина | 162 |
| - ширина | 111 |
| - высота | 67 |
| Масса ПЛК, кг, не более | 0,5 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый логический | Cilk | 1 |
| Паспорт | АШПЛ.26.51.70.190.008 ПС | 1 |
| Руководство по эксплуатации | АТТТПЛ 26 51 70 190 008 РЭ | 1* |
| Методика поверки | МП 201-022-2018 | 1* |
| Диск с резервной копией ПО | ПО «Cilk - Beremiz» | 1* |
| * При заказе 2 ПЛК и более, поставляется 1 экземпляр на партию. | ||
осуществляется по документу МП 201-022-2018 «Контроллеры программируемые логические Cilk. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 мая 2018 г.
Основные средства поверки:
- калибратор многофункциональный MC5-R, номер в Федеральном информационном фонде № 22237-08;
- частотомер электронно-счетный Ч3-63/1, номер в Федеральном информационном фонде № 9084-90;
- радиочасы МИР РЧ-01, номер в Федеральном информационном фонде № 27008-04. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность модуля ПЛК в соответствии с рисунком 2.
приведены в эксплуатационном документе
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
АШПЛ.421457.007 ТУ (ТУ 26.51.70.190-004-26806309-2017) Контроллер программируемый логический Cilk. Технические условия
