Панорамные измерители КСВН и ослабления Р2-65М, 72502-18

Назначение

Панорамные измерители КСВН и ослабления Р2-65М (далее - измеритель Р2-65М) предназначены для измерений КСВН и модулей коэффициентов передачи в полых прямоугольных волноводах.

Описание

Принцип действия измерителя Р2-65М основан на выделении посредством направленных ответвителей сигналов, пропорциональных мощностям СВЧ падающей на исследуемый объект и отраженной (при измерении КСВН) или прошедшей (при измерении ослабления) волн СВЧ.

Источником СВЧ-колебаний является синтезатор FSM2640, начальная частота которого 25,95 ГГц и перестраивается с шагом 1 Гц.

Для обеспечения панорамного режима измерений, синтезатор FSM2640 работает в режиме периодической перестройки частоты от начальной до конечной частоты диапазона перестройки.

Волноводный измерительный тракт измерителя Р2-65М состоит из:

-    двойного волноводно-направленного ответвителя и двух детекторных головок, образующих рефлектометр;

-    блока измерителя ослабления, состоящего из волноводно-направленного ответвителя и детекторной головки, образующих канал прошедшей волны.

С выходов детекторных головок сигналы поступают на логарифмические усилители, далее на схему АЦП для перевода сигнала в цифровую форму, затем контроллер в реальном времени считывает сигналы из буфера АЦП, предварительно обрабатывает и передает их на персональный компьютер (далее - ПК).

Программное обеспечение (далее - ПО) измерителя Р2-65М, установленное на ПК, реализует на экране монитора ПК виртуальную панель управления, через которую оператор манипулятором «мышь» в диалоговом режиме осуществляет управление измерителем Р2-65М и на которой отображаются результаты измерений.

Требования к ПК (приобретается Заказчиком отдельно и включает в себя: системный блок, монитор, клавиатуру, манипулятор «мышь»):

-    процессор Intel i5 или эквивалентный;

-    объем оперативной памяти не менее 4 ГБ;

-    объем памяти жесткого диска не менее 500 МБ;

-    жидкокристаллический монитор;

-    не менее 2 гнезд интерфейса USB-2;

-    операционная система Windows 10, 32 бит, или более поздняя.

Конструктивно измеритель Р2-65М выполнен в виде переносного моноблока.

В комплект измерителя Р2-65М входят также блок измерения ослабления, калибровочный комплект, поверочный комплект и ЗИП.

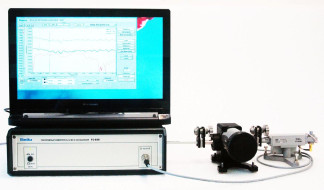

Внешний вид измерителя Р2-65 приведен на рисунке 1.

Элементы измерителя Р2-65М, влияющие на его метрологические характеристики, защищены от несанкционированного доступа пломбированием одного из винтов на его корпусе и лакокрасочным покрытием.

Место пломбирования (наклейки) измерителя Р2-65 от несанкционированного доступа приведено на рисунке 2.

Блок измерения ослабления защищен от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.

1    - измеритель Р2-65М

2    - ПК

3    - блок измерения ослабления

4    - аттенюатор поляризационный прямоотсчетный АП-32

5    - калибровочный набор

6    - поверочный набор

7    - ЗИП

Рисунок 1 - Внешний вид измерителя Р2-65М

Программное обеспечение

измерителя Р2-65 устанавливается на ПК.

Идентификационное наименование ПО «Scalar Synthesizer».

ПО «Scalar Synthesizer» выполняет функции: управление работой измерителя Р2-65, выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов измерений.

Влияние ПО «Scalar Synthesizer» не приводит к выходу метрологических характеристик измерителей за пределы допускаемых значений.

Метрологически значимой частью ПО «Scalar Synthesizer» является файл «Scalar_Synthesizer.exe».

Защита ПО «Scalar Synthesizer» от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО «Scalar Synthesizer» приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) ПО

Основные технические характеристики измерителя Р2-65М приведены в таблице 3.

Таблица 3 - Основные технические характеристики измерителя Р2-65М

Знак утверждения типа

наносится на титульный лист документов «Панорамный измеритель КСВН и ослабления Р2-65М. Паспорт Р2-65М-2017 ПС», «Панорамный измеритель КСВН и ослабления Р2-65М. Руководство по эксплуатации Р2-65М-2017 РЭ» методом компьютерной графики и на переднюю панель корпуса измерителя Р2-65М в виде этикетки, выполненной типографским способом.

Комплектность

Комплектность измерителя Р2-65М приведена в таблице 4.

Таблица 4 - Комплектность измерителя Р2-65М

Поверка

осуществляется по документу Р2-65М-2017 МП «Инструкция. Панорамные измерители КСВН и ослабления    Р2-65М. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»

19 октября 2017 года.

Основные средства поверки:

-частотомер электронно-счетный Ч3-66, регистрационный номер 9273-85 в Федеральном информационном фонде, диапазон измерений от 2 до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов    ±[5о +

(fx-tcq) 1], где 5о - относительная погрешность по частоте опорного генератора,    -

установленное время;

-комплекты образцовые волноводных нагрузок Э9-115, Э9-116, Э9-117 регистрационные номера 8068-80, 8069-80 8070-80 в Федеральном информационном фонде, диапазон частот от 25,86 до 37,50 ГГц, номинальные значения КСВН 2,00; 1,40; 1,14, относительная погрешность поверки нагрузок 1,2 %; 1,0 %; 0,7 % соответственно;

-аттенюатор Д3-36А, регистрационный номер 4009-73 в Федеральном информационном фонде, диапазон частот от 25,95 до 37,50 ГГц, диапазон ослабления от 0 до 70 дБ, начальное ослабление 1 дБ, допускаемая абсолютная погрешность значения установленного ослабления ±0,41 дБ до 50 дБ; ±0,90 дБ до 60 дБ, ±0,1,41 дБ до 70 дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей Р2-65М с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Панорамный измеритель КСВН и ослабления Р2-65М. Технические условия АГГ.411220.011ТУ
