| Номер в госреестре | 72482-18 |
| Наименование СИ | Модули весовые дискретного действия для дозирования и фасовки |
| Обозначение типа СИ | МО |
| Изготовитель | Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс"), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули весовые дискретного действия для дозирования и фасовки МО (далее - модули) предназначены для дозирования и фасовки сыпучих продуктов весовым способом в полуавтоматическом режиме.
Принцип действия модулей основан на преобразовании значения массы дозируемого продукта в электрический сигнал посредством тензодатчиков, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого продукта в единицах массы на панели управления оператора шкафа управления.
Конструктивно модули состоят из несущей конструкции - рамы, питателя (шнекового или ленточного), грузоприемного устройства, мешкодержателя (для дозирования в открытые бумажные, полиэтиленовые и тканевые мешки) и системы управления (шкафа управления).
Система управления оснащена панелью управления оператора с цифровой индикацией и выполняет следующие функции:
- управление процессом дозирования;
- обработки и отображения результатов взвешивания;
- индикации режимов работы модуля.
Дозируемые продукты - с насыпной плотностью от 250 до 1500 кг/м3 с размерами гранул не более 20 мм, массой куска до 0,007 кг и влажностью не более 15 %.
Время цикла дозирования регулируется системой управления.
Модули выпускаются в трех модификациях, отличающихся пределами дозирования продуктов, габаритными размерами и массой модуля.
Каждая модификация имеет несколько вариантов исполнений, в зависимости от характеристик дозируемого продукта и конструктивных особенностей модулей, с добавлением к условному обозначению соответствующего числа и буквы:
- по производительности: мешков/час;
- по исполнению питателя: Ш - шнековый; Л - ленточный.
Пример обозначения: МО-25-240-Ш Модуль с пределами дозирования от 15 до 30 кг, с производительностью 240 мешков в час и со шнековым питателем.
В грузоприемном устройстве модулей используются следующие датчики весоизмерительные тензорезисторные серии Т производства ЗАО «Весоизмерительная компания «Тензо-М» (номер в Федеральном информационном фонде по обеспечению единства измерений 53838-13), в системе управления используется модуль тензоизмерительный Siwarex модификация U производства фирмы «Siemens», Германия (номер в Федеральном информационном фонде по обеспечению единства измерений 50385-12). Общий вид модулей представлен на рисунке 1.
Идентификационное наименование ПО и номер версии высвечивается при его включении или при обращении к соответствующему подпункту меню.
Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы модуля, вывод данных на табло панели управления.
ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МДиФ 3.3 |
| Номер версии ПО (идентификационный номер) | не ниже 3.3 |
| Цифровой идентификатор ПО | - |
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

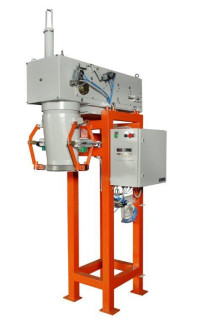

Рисунок 1 - Общий вид модулей весовых дискретного действия для дозирования и
фасовки МО
Пломбирование модулей весовых дискретного действия для дозирования и фасовки МО не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модулей | ||
| МО-50 | МО-25 | МО-15 | |
| Цена деления шкалы (d), кг | 0,05 | 0,02 | 0,02 |
| Наибольший предел (Max), кг | 60 | 30 | 15 |
| Наименьший предел (Мт), кг | 25 | 15 | 5 |
| Максимально допустимое отклонение каждой дозы от среднего, при первичной поверке (при эксплуатации), для массы дозы св. 5 кг до 10 кг включ. св. 10 кг до 15 кг включ. св.15 кг до Max включ. | ±0,6 % (±0,75 %) ±60 г (±75 г) ±0,4 % (±0,5 %) | ||
| Максимально допускаемая погрешность заданного значения (погрешность установки), для массы дозы св.5 кг до 10 кг включ. св.10 кг до 15 кг включ. св.15 кг до Max включ. | ±0,1875 % ±18,75 г ±0,125 % | ||
| Время цикла дозирования, с, не более | 40 | 30 | 30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение ха | эактеристики для модулей | ||
| МО-50 | МО-25 | МО-15 | ||
| Техническая производительность, кг/ч, (насыпная плотность продукта 750 кг/м ) при фасовке | ||||
| - 90 мешков / ч | 4500 | |||
| - 120 мешков / ч | 6000 | 3000 | 1800 | |
| - 150 мешков / ч | 7500 | |||
| - 180 мешков / ч | 9000 | 4500 | 2700 | |
| - 240 мешков / ч | 12000 | 6000 | 3600 | |
| Время цикла дозирования, при максимальной технической производительности, с, не более | 15 | 15 | 15 | |
| Параметры электрического питания: | ||||
| - напряжение переменного тока, В - частота, Гц | 380±10 % 50±0,4 | |||
| Потребляемая мощность, кВ • А, не более | 5,5 | |||
| Габаритные размеры, мм, не более | ||||
| - длина | 2010 | 2250 | 2200 | |
| - ширина | 1735 | 1600 | 1555 | |
| - высота | 3885 | 3250 | 3200 | |
| Масса, кг, не более | 1300 | 1300 | 990 | |
| Условия эксплуатации | ||||
| - температура окружающей среды, °С | от +5 до +35 | |||
| - относительная влажность, %, не более | 80 | |||
| Средний полный срок службы, лет, не менее | 10 | |||
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Модуль весовой дискретного действия для дозирования и фасовки | МО | 1 |
| Руководство по эксплуатации | 97.176КВ-00.00.00РЭ | 1 |
| Методика поверки | МП 38-241-2018 | 1 |
осуществляется по документу МП 38-241-2018 «ГСИ. Модули весовые дискретного действия для дозирования и фасовки МО. Методика поверки», утвержденному ФГУП «УНИИМ» «29» июня 2018 г.
Основные средства поверки:
рабочие эталоны единицы массы 3-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель системы управления модуля в соответствии с рисунком 1 (если позволяют условия эксплуатации) или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 28.29.31.002-14497576-2017 (идентичны ТУ 4274-002-264244460-2000) Модули весовые дискретного действия для дозирования и фасовки МО. Технические условия
