| Номер в госреестре | 72479-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | ЗАО "Таманьнефтегаз", пос.Волна |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерений объема при приеме, хранении и отпуске светлых нефтепродуктов.
Резервуары представляют собой закрытые стальные сосуды в виде горизонтально установленных цилиндров, с коническими днищами, без теплоизоляции.
Резервуары установлены на бетонных фундаментах, оборудованы лестницами, люками-лазами для обслуживания во время эксплуатации.
Резервуары оснащены трубопроводами приема и выдачи светлых нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

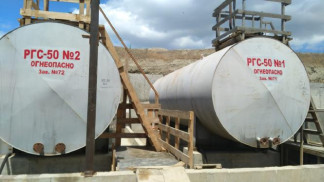

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не предусмотрено.
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 |
| Г абаритные размеры | |
| - внутренний диаметр, мм | 2800 |
| - длина цилиндрической части, мм | 9400 |
| Масса, не более, кг | 5445 |
| Условия эксплуатации | |
| - температура окружающего воздуха, °С | от - 18 до + 50 |
| Срок эксплуатации, лет | 20 |
| Класс (группа) опасности сосуда | 5 группа по ГОСТ Р 52630-2012 |
наносится в виде наклейки на титульный лист паспорта Комплектность средства измерений
Таблица 2
| Наименование и условные обозначения | Количество |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | 2 шт. |
| Технический паспорт | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- Рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- Линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм, регистрационный № 20048-05;
- Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;
- Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
- Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50
ГОСТ Р 52630-2012 Сосуды и аппараты стальные сварные. Общие технические условия ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
