| Номер в госреестре | 72405-18 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВС-400 предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип работы резервуаров основан на заполнение и опорожнение нефтепродуктом через приемо-раздаточные патрубки, расположенный в нижней части резервуара.
Конструктивно резервуары представляют собой надземные вертикальные стальные сосуды цилиндрической формы с плоским днищем.
Резервуары РВС-400 (№ 1-К, № 4-К) расположены на площадке УПСВ «Колотовская» ОАО «Саратовнефтегаз», Саратовская область, Саратовский район, в границах ОКХ «Сергиевское».

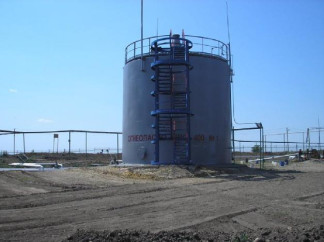

Общий вид резервуаров представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводские номера резервуаров | ||
| № 1-К | № 4-К | |
| Номинальная вместимость, м3 | 400 | |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,2 | |
| Вместимость резервуара, м3 на уровне 7500 мм на уровне 7480 мм | 428,374 | 425,953 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры резервуара, мм, не более: | |
| - высота | 7500 |
| - диаметр | 8530 |
| Условия эксплуатации: | |
| - температура окружающего среды, °С | от -40 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВС-400 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- Рулетка измерительная с грузом 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- Рулетка измерительная металлическая 2-го класса точности Р50У2К, с верхним пределом измерений 50 м, регистрационный № 55464-13;
- Толщиномер ультразвуковой ТУЗ-2 диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;
- Нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
МИ-01. СНГ “Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений” регистрационный № ФР.1.29.2017.26306.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-400
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
