Резервуары горизонтальные стальные РГС-50, 72403-18

Резервуары горизонтальные стальные РГС-50 предназначены для измерений объема, а также приема, хранения и отпуска смеси пропан-бутановых фракций.
Карточка СИ
Номер в госреестре 72403-18
Наименование СИ Резервуары горизонтальные стальные
Обозначение типа СИ РГС-50
Изготовитель ОАО "Димитровградхиммаш", г.Димитровград
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные стальные РГС-50 предназначены для измерений объема, а также приема, хранения и отпуска смеси пропан-бутановых фракций.

Описание

Конструктивно резервуары представляют собой горизонтальные стальные цилиндрические сосуды с сферическими днищами.

Резервуары установлены на двух бетонных опорах.

Резервуары оснащены перилами ограждения.

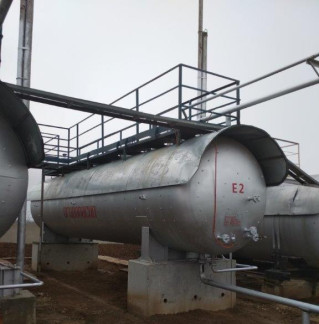

Общий вид резервуаров представлен на рисунке 1

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

№ 379

№ 381

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности вместимости резервуара, %

±0,2

Вместимость резервуара, м3 на уровне 2340 мм на уровне 2340 мм

48,521

48,560

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

-    температура окружающего среды, °С

-    атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной

РГС-50

2 шт.

Паспорт

2 экз.

Г радуировочная таблица

2 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    Рулетка измерительная с грузом 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;

-    Рулетка измерительная металлическая 2-го класса точности Р20У2К, предел измерений 20 м, регистрационный № 55464-13;

-    Толщиномер ультразвуковой ТУЗ-2 диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;

-    Нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

МИ-01. СНГ. Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений. регистрационный № ФР.1.29.2017.26306.

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГС-50

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 11.07.2025
