| Номер в госреестре | 72318-18 |
| Наименование СИ | Установки угломерные на основе столов поворотных |
| Обозначение типа СИ | СТ-9 |
| Изготовитель | ООО "Автопрогресс-М", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки угломерные на основе столов поворотных СТ-9 (далее - установки) предназначены для измерений угла поворота при проведении поверки или калибровки устройств для измерений углов установки колес транспортных средств.
Принцип действия установок заключается в измерении с заданной погрешностью угла поворота колеса автотранспортного средства в горизонтальной плоскости.
Конструктивно установки состоят из поворотного стола СТ-9, вертикальной стойки с устройством имитации колесного диска транспортного средства.
При вращении установочного винта стола поворотного задается угол поворота колеса (индивидуальный угол схождения колеса), контролируемый по оптической шкале стола поворотного СТ-9. Измерение угла поворота производится по оптической шкале стола поворотного СТ-9.

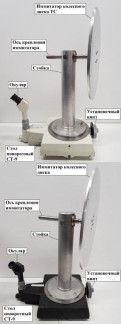

Общий вид установок угломерных на основе столов поворотных СТ-9 представлен на рисунке 1, 2
Опломбирование узлов установок не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла поворота, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла поворота, '' | ±30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от +15 до +25 |
| Габаритные размеры (Д*Ш*В) мм, не более | 360x260x630 |
| Масса, кг, не более | 21,1 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус установки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка угломерная | - | 2 шт. |
| Кейс транспортировочный | - | 2шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 25-18 | 1 экз. |
осуществляется по документу МП АПМ 25-18 «Установки угломерные на основе столов поворотных СТ-9. Методика поверки», утверждённому ООО «Автопрогресс-М» «22» марта 2018 г. Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для средств измерений плоского угла, утверждённой Приказом Росстандарта № 22 от 19.01.2016 г. - теодолит или тахеометр высокоточный.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
Техническая документация ООО «Автопрогересс-М», Россия
