| Номер в госреестре | 72316-18 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC |
| Изготовитель | "Thermo Fisher Scientific (Bremen) GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC (далее - хроматографы) предназначены для разделения компонентов и измерений их содержания в органических и неорганических веществах, в пищевых продуктах, объектах окружающей среды и т.д.
Хроматографы газовые TRACE 1300/1310 (отличаются наличием дисплея на передней панели) с масс-спектрометрическим детектором Exactive GC, (отличаются наличием шлюза для ввода/вывода источника ионизации) представляют собой универсальные стационарные приборы, состоящие из основного блока, включающего термостат колонок со встроенным процессором, электроникой и пневматикой; сменных взаимозаменяемых модулей инжекторов. Масс-спектрометрические детекторы представляют собой отдельные приборы в изолированном корпусе. В состав хроматографов входит система управления, сбора и обработки данных.
Для проведения анализа с программированием температуры в области отрицательных значений применяют криогенные приставки с охлаждением жидким диоксидом углерода (до минус 50 °С) или жидким азотом (до минус 100 °С).
Для многомерной хроматографии предусмотрено размещение кранов-переключателей и хроматографических колонок в дополнительном термостате с возможностью обогрева в изотермическом режиме до плюс 175 °С. Дополнительный термостат монтируется слева от хроматографа.
Для реализации методов высокоскоростной хроматографии прибор оснащается приставкой UltraFast, которую устанавливают в базовый термостат.
Для ввода пробы в капиллярные колонки применяют следующие устройства: стандартный инжектор-испаритель с делением/без деления (split/splitless - SSL) пробы, инжектор-испаритель с функцией обратного сброса пробы (SSLBKF) с делением/без деления потока, инжектор-испаритель для ввода больших объемов пробы, охлаждаемый инжектор для прямого ввода проб, инжектор с программированием температуры, инжектор для капиллярных колонок с большим диаметром (wide bore) с обдувом уплотнений. Краны-дозаторы для ввода газообразных проб или проб нестабильных жидкостей устанавливают в дополнительный термостат или как внешнее устройство. Хроматографы могут комплектоваться автоматическими дозаторами жидких проб, термодесорбером, статическим и/или динамическим парофазным дозатором и пиролитической приставкой.
Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через встроенную в прибор клавиатуру, либо при помощи программного обеспечения (ПО), установленного на персональном компьютере.
С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.

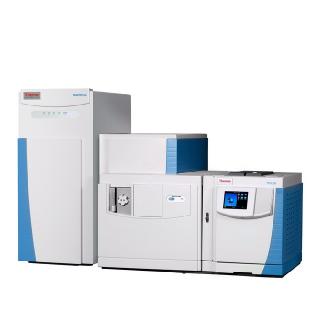

Общий вид хроматографа газового TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC представлен на рисунке 1.
Пломбирование хроматографа газового TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC не предусмотрено.
Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры хроматографов, отслеживать выполнение анализа, обрабатывать экспериментальные данные.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения анализатора учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Xcalibur | Trace Finder |
| Номер версии (идентификационный номер ПО) | 2.2 | 3.20 |
| Цифровой идентификатор ПО | 31732E3C | 9D02F8CA |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип ионизации | электронный удар |
| Отношение сигнал/шум (режим Scan от 200 до 300 а.е.м., скорость 2 скан/сек, m/z 284), не менее: - масс-спектрометрический детектор Exactive GC (при вводе 0,1 пг гексахлорбензола) | 3000:1 |
| Отношение сигнал/шум (режим Scan от 200 до 300 а.е.м., скорость 2 скан/сек, m/z 272), не менее: - масс-спектрометрический детектор Exactive GC (при вводе 0,1 пг ортофторнафталина) | 10000:1 |
| Предел допускаемых значений относительного СКО выходного сигнала при ручном дозировании, %, не более: - времени удерживания - площади пика | 2 5 |
| Наименование характеристики | Значение |
| Пределы допускаемых значений относительного изменения выходного сигнала за 8 часов непрерывной работы при ручном дозировании, %, не более: - времени удерживания - площади пика | ±3 ±7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, В А, не более: | 4000 |
| Габаритные размеры, мм, не более: | |
| - высота | 950 |
| - ширина | 910 |
| - длина | 1480 |
| Масса, кг, не более: | |
| - хроматограф газовый TRACE 1300/1310 | 35 |
| - масс-спектрометрический детектор Exactive GC | 254 |
| Условия эксплуатации: | |
| - температура окружающей среды, °C | от +15 до +27 |
| - относительная влажность при температуре +25 °С, % | от 40 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
Знак утвержденного типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Таблица 4 - Комплектность хроматографа
| Наименование | Обозначение | Количество |
| Хроматограф газовый TRACE 1300/1310 (основной блок с интегрированным процессором и электронным контролем) | 1 шт. (по заказу) | |
| Детектор масс-спектрометрический Exactive GC | - | 1 шт. |
| Съемные взаимозаменяемые модули инжекторов | - | 1 шт. |
| Комплект принадлежностей (шприцы, трубки с фитингами, уплотняющие элементы, пленочный расходомер и др.) | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 205-03-2018 | 1 экз. |
осуществляется по документу МП 205-03-2018 «Хроматографы газовые TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 марта 2018 г.
Основные средства поверки:
- ГСО 9106-2008 состава гексахлорбензола.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю часть правой боковой панели хроматографа.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя «Thermo Fisher Scientific» (Bremen) GmbH, Г ермания.
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 26.10.2025 |
