| Номер в госреестре | 72315-18 |
| Наименование СИ | Анализатор термостойкости ПВХ |
| Обозначение типа СИ | 895 Professional PVC Thermomat |
| Изготовитель | Компания "Metrohm AG", Швейцария |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор термостойкости ПВХ 895 Professional PVC Thermomat (далее — анализатор ПВХ) предназначен для измерений удельной электрической проводимости (УЭП) дистиллированной воды, через которую барботируют летучие продукты термического разложения поливинилхлорида (ПВХ).
Принцип действия анализатора ПХВ основан на измерении УЭП дистиллированной воды, в которую поступает соляная кислота (HCl) с потоком азота (N2), образовавшаяся при разложении образца ПВХ под воздействием температуры в диапазоне от 50 до 220 °С. Определяется время стабильности (время до достижения разности в УЭП 50 мкСм/см) и время индукции (время до достижения точки перегиба на кривой зависимости УЭП от времени).
Анализатор ПВХ оснащен двумя нагревательными блоками, каждый из которых имеет 4 позиции для измерений. Нагревание каждого блока можно производить отдельно, то есть измерения для группы из 4 образцов можно выполнить при двух различных температурах, или измерение 8 образцов при одной температуре, максимальная разница температуры между позициями менее 0,3 °С. Так же предусмотрено индивидуальное измерение для одного образца. Рядом с каждой измерительной позицией имеется кнопка запуска. Поток азота для различных измерительных позиций устанавливается в пределах от 1 до 25 л/ч согласно установкам метода, настроенным в программном обеспечении StabNet.
На цветном дисплее отражается статус анализатора ПХВ в каждой измерительной позиции, а также значения температуры обоих нагревательных блоков и УЭП для каждой позиции.

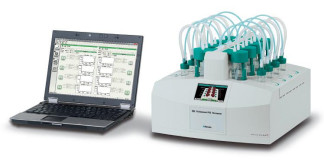

Общий вид анализатора ПХВ представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Анализатор ПВХ функционирует под управлением встроенного и автономного программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи и представления измерительной информации.
Установленное на компьютер автономное ПО StabNet имеет лицензию № 6692695 для пользователя RusVinyl (ООО «РусВинил»), к метрологически значимой части которого относится файл: StabNet.exe
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | RusVinyl | StabNet |
| Номер версии (идентификационный номер) ПО модификаций | 5.893.0012 | 1.0 |
| Цифровой идентификатор ПО | недоступен | 17774a06647efa99a478 767a1c5d6fcc* |
| Алгоритм вычисления контрольной суммы исполняемого кода | - | MD5 |
| * для версии 1.0 | ||
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон показаний УЭП, мкСм/см | от 0 до 999 |
| Диапазон измерений УЭП, мкСм/см | от 0,1 до 400 |
| Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,1 до 50 мкСм/см включ., мкСм/см | ±(0,5 + 0,01-с ) |
| Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 50 до 400 мкСм/см, % | ±3 |
| Диапазон показаний температуры, °С | от 0 до +300 |
| Диапазон воспроизведения температуры, °С | от +50 до +220 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С | ±0,3 |
| Нестабильность поддержания температуры, °С, не более | ±0,05 |
| Перепад температуры между измерительными ячейками, °С, не более | ±0,15 |
| Примечание: с - измеренное значение удельной электрической проводимости, мкСм/см | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Напряжение питания переменным током, В | 230±10 |
| частота, Гц | 50/60 |
| Потребляемая мощность, В-А | 450 |
| Константа кондуктометрической ячейки, см-1 | 1,0 - 1,2 |
| Электрические параметры измерений постоянный ток с частотой, кГц | 1 |
| амплитудой, В | 1 |
| Интерфейс | USB |
| Габаритные размеры (Д х Ш х Г), мм, не более | 383 х 393 х 277 |
| Масса, кг, не более | 15,4 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С | от +15 до +25 |
| Диапазон относительной влажности окружающего воздуха, % | до 80 |
| Атмосферное давление, кПа | от 97,3 до 105,3 |
| Среднее время наработки до метрологического отказа, ч | 6000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист эксплуатационной документации типографическим способом и на анализатор ПВХ в виде наклейки.
Таблица 4 - Комплектность анализатора термостойкости ПВХ
| Наименование изделия или документа | Обозначение | Количество |
| Анализатор термостойкости ПВХ | 895 Professional PVC Thermomat зав. № 1895001002110 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2411-0156-2018 | 1 экз. |
осуществляется по документу МП 2411-0156-2018 «Анализатор термостойкости ПВХ 895 Professional PVC Thermomat. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 марта 2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый эталонный 3-го разряда малогабаритный ТСП-ОМ, регистрационный номер в Федеральном информационном фонде 46372-11, диапазон измерений температуры от 0 до плюс 420 °С);
- измеритель температуры многоканальный МИТ 8, регистрационный номер в Федеральном информационном фонде 19736-11;
- кондуктометр лабораторный КЛ-С-1 регистрационный номер в Федеральном информационном фонде 46635-11;
- калий хлористый (х.ч.) по ГОСТ 4234-77.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ Р 50050-92 (ИСО 2456-86) Вещества поверхностно-активные. Вода, применяемая в качестве растворителя для испытаний. Технические условия и методы испытаний Техническая документация компании «Metrohm AG», Швейцария
