| Номер в госреестре | 72313-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический с защитной стенкой |
| Обозначение типа СИ | РВС-200 |
| Изготовитель | АО "Сызранский НПЗ", г.Сызрань |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический с защитной стенкой РВС-200 (далее -резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара стального вертикального цилиндрического с защитной стенкой РВС-200 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический с защитной стенкой РВС-200, представляет собой вертикальный сварной (полистовое исполнение) сосуд, включающий в себя внутренний резервуар и кирпичную стенку. Резервуар снабжен люками-лазами и штуцерами. Резервуар имеет стационарную крышу. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - наземная.
Резервуар стальной вертикальный цилиндрический с защитной стенкой РВС-200 с заводским номером Р-5 расположен на территории Акционерного общества «Сызранский нефтеперерабатывающий завод» (АО «Сызранский НПЗ»).

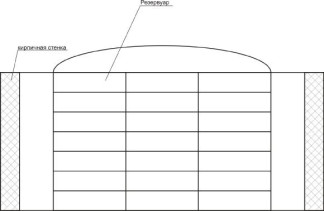

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического с защитной стенкой РВС-200 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
| Таблица 1- | Метрологические характеристики | |||
| Заводской номер резервуара | Наименование характеристики | |||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Г еометрическая вместимость, м3 | Предельная высота наполнения, мм | |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой РВС-200 | ||||
| Р-5 | 200 | ±0,2 | 207,6 | 9500 |
Таблица 2- Основные технические характеристики
| Заводской номер резервуара | Наименование характеристики | |||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Средний срок службы, лет, не менее | |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой РВС-200 | ||||
| Р-5 | 9685 | 5309 | от -40 до +50 | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица - 3 Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой | РВС-200 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу МП 0737-7-2018 Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические с защитной стенкой номинальной емкостью от 100 до 20000 м . Методика поверки геометрическим методом. 15.01.2018 г.
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98, Р20У2К, регистрационный № 51171-12.
Рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98, Р20Н2Г, регистрационный № 60606-15.
Рабочий эталон единицы длины 2 разряда по ГОСТ 8.750-2011 «ГСИ. Государственная поверочная схема для координатно-временных средств измерений» в диапазоне значений от 0,6 до 120 м.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4 по ГОСТ 28498, регистрационный № 303-91.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация АО «СНПЗ»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
