| Номер в госреестре | 72235-18 |
| Наименование СИ | Нанотвердомер |
| Обозначение типа СИ | Nanovea |
| Изготовитель | "Nanovea", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нанотвердомер Nanovea (далее - нанотвердомер) предназначен для измерений твердости материалов по шкалам Мартенса и шкалам индентирования в соответствии с ГОСТ Р 8.748-2011.
Нанотвердомер представляет собой стационарное средство измерений, состоящее из устройства приложения нагрузки и измерительного блока.
Принцип действия нанотвердомера основан на статическом вдавливании алмазного наконечника Берковича с совместным измерением перемещения наконечника и силы, прикладываемой к наконечнику.
Нанотвердомер работает в автоматическом режиме, что позволяет выполнять серийные измерения, оснащен программируемым столом с моторизованным перемещением по осям X-Y, Z.

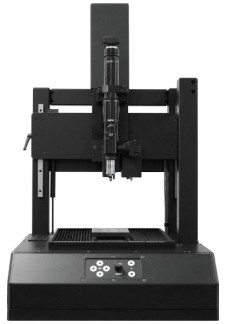

Внешний вид нанотвердомера с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Программное обеспечение (ПО) используется для управления работой нанотвердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Nanovea Nano Hardness Tester Software |
| Номер версии (идентификационный номер) ПО | не ниже v. 1.7.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Диапазон испытательных нагрузок по шкалам Мартенса и индентирования, а также пределы допустимого отклонения испытательной нагрузки и предельного размаха приведены в таблице 2.
Таблица 2 - Метрологические характеристики нагрузок по шкалам Мартенса и индентирования
| Диапазон нагрузок, мН | Пределы допустимого отклонения нагрузки, % | Предельный размах нагрузки, % |
| от 0,5 до 1 | ±2,5 | 1,25 |
| от 1 до 500 включ. | ±1 | 0,5 |
| Примечание - Могут быть использованы нагрузки вне указанного диапазона, но при этом метрологические характеристики по шкалам Мартенса и шкалам индентирования не нормируются | ||
Диапазоны измерений твердости по шкалам Мартенса а также соответствующие им пределы допускаемой погрешности измерений твёрдости нанотвердомером приведены в таблице 3.
Таблица 3 - Метрологические характеристики нанотвердомеров по шкалам Мартенса
| Диапазон измерений твёрдости | Диапазон используемых нагрузок, мН | Пределы допускаемой погрешности измерений твёрдости нанотвердомерами | Повторяемость показаний, не более |
| св. 0,1 до 1 включ. | от 0,5 до 500 включ. | ±0,1HM | ±0,1НМср |
| св. 1 до 10 включ. | от 10 до 100 | ±0,2HM | ±0,05НМср |
| от 100 до 500 включ. | ±0,1HM | ±0,05НМср | |
| св. 10 до 70 включ. | от 50 до 100 | ±0,15HM | ±0,05НМср |
| от 100 до 500 включ. | ±0,1HM | ±0,05НМср | |
| Примечания 1 HM - приписанное число твёрдости по шкалам Мартенса 2 НМср - среднее арифметическое значение 15 измерений числа твердости 3 Числа твёрдости по шкалам Мартенса вычисляются в ГПа 4 Метрологические характеристики действительны для 15 измерений 5 Могут быть использованы нагрузки вне указанных диапазонов, но при этом метрологические характеристики по шкалам Мартенса не нормируются | |||
Диапазоны измерений твердости по шкалам индентирования, а также соответствующие им пределы допускаемой погрешности измерений твёрдости нанотвердомером приведены в таблице 4.
| Диапазон измерений твёрдости | Диапазон используемых нагрузок, мН | Пределы допускаемой погрешности измерений твёрдости нанотвердомерами | Повторяемость показаний, не более |
| св. 0,1 до 1 включ. | от 0,5 до 500 включ. | +0,1- Hit | +0,1 • Нпср |
| св. 1 до 15 включ. | от 0,5 до 1 | +0,1- Hit | +0,1 • Нпср |
| от 1 до 500 включ. | +0,1- Hit | +0,05- Нпър | |
| св. 15 до 70 включ. | от 5 до 10 | +0,1- Hit | +0,2- Нпср |
| от 10 до 500 включ. | +0,1- Hit | +0,1 Нпър | |
| Примечания 1 Ии - приписанное число твёрдости по шкалам индентирования 2 Н1Тср - среднее арифметическое значение 15 измерений числа твердости 3 Числа твёрдости индентирования вычисляются в ГПа 4 Метрологические характеристики действительны для 15 измерений 5 Могут быть использованы нагрузки вне указанных диапазонов, но при этом метрологические характеристики по шкалам индентирования не нормируются | |||
| Технические характеристики нанотвердомера приведены в Таблица 5 - Технические характеристики нанотвердомера | таблице 5. |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность окружающего воздуха при температуре 25 °С, %, не более | 50 |
| Параметры электропитания: - напряжение переменного тока, В | 230 ±23 |
| - частота переменного тока, Гц | 50 ±0,2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 520х560х860 |
| Масса, кг, не более | 50 |
наносится на корпус нанотвердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплект поставки нанотвердомера приведен в таблице 6.
Таблица 6 - Комплектность нанотвердомера
| Наименование | Обозначение | Количество |
| Нанотвердомер Nanovea | 1 шт. | |
| Персональный компьютер | 1 шт. | |
| Принадлежности | - | 1 шт. |
| Руководство по эксплуатации | Nanovea - 01 РЭ | 1 экз. |
| Методика поверки | Nanovea - 01 МП | 1 экз. |
| Паспорт | Nanovea - 01 ПС | 1 экз. |
осуществляется по документу Nanovea - 01 МП «Инструкция. Нанотвердомер Nanovea. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 25.05.2018 г.
Основные средства поверки: рабочие эталоны твердости по шкалам Мартенса и шкалам индентирования из поликарбоната, плавленого кварца, сапфира по ГОСТ Р 8.907-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого нанотвердомера с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ Р 8.748-2011 ГСИ. Металлы и сплавы. Измерение твердости и других характеристик материалов при инструментальном индентировании. Часть 1. Метод испытаний
Техническая документация фирмы-изготовителя
