| Номер в госреестре | 72199-18 |
| Наименование СИ | Машины для испытаний материалов универсальные |
| Обозначение типа СИ | FP |
| Изготовитель | ООО "Тестсистемы", г.Иваново |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний материалов универсальные FP (далее - машины) предназначены для измерений силы и деформации образцов при механических испытаниях пластмасс, металлов, композиционных материалов и других материалов на растяжение, сжатие и изгиб.
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу, а также измерения его деформации. Измерение силы производится путем преобразования нагрузки тензометрическим датчиком силы в пропорциональный электрический сигнал. Измерение деформации производится с помощью экстензометров путем преобразования деформации упругого элемента экстензометра тензометрическим датчиком в пропорциональный электрический сигнал. Измерения деформации могут проводиться с помощью экстензометров типа Epsilon 3542, Epsilon 3442, ТС703, измерителей перемещений (деформаций) лазерных ЛТС-Р50 (Госреестр № 55927-13) и тензорезисторов, наклеенных на объект испытаний и подключенных по мостовой схеме. Для измерений деформации при испытаниях на изгиб используется преобразователь линейных перемещений фотоэлектрический ЛИР (Госреестр № 54714-13).
Машины состоят из нагружающего устройства, пульта управления и программнотехнического комплекса. Нагружающее устройство представляет собой силовую раму с двумя колоннами и подвижной траверсой. Пульт управления представляет собой микропроцессорный блок с дисплеем и органами управления. Микропроцессорный блок имеет измерительные аналоговые и цифровые каналы для питания и обработки входных сигналов датчиков силоизмерительных, экстензометров, тензорезисторов, датчиков перемещений и преобразования. Программно-технический комплекс представляет собой персональный компьютер с установленным программным обеспечением, позволяющим получать данные с пульта управления машины.

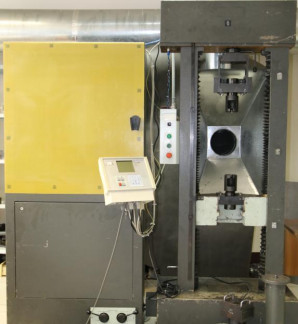

Общий вид средств измерений представлен на рисунке 1.
а) б)
а) FP10/1; б) FP100/1 Рисунок 1 - Общий вид средства измерений
Пломбирование машин для испытаний материалов универсальных FP не предусмотрено.
Машины имеют автономное и интегрированное программное обеспечение (ПО).
Интегрированное ПО является метрологически значимым, не может быть изменено пользователем. ПО предназначено для управления машиной, получения и обработки данных с измерительных каналов. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Автономное программное обеспечение установлено на персональном компьютере и по интерфейсу RS 232 получает данные с пульта управления для дальнейшей обработки и хранения информации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Тестсистемы |
| Номер версии ПО | отсутствует |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики машин
| Наименование характеристики | Значение | |||
| FP10/1 | FP100/1 | |||
| Наибольшая предельная нагрузка, кН | 10 | 100 | ||
| Диапазоны показаний силы, Н | от 0 до 1000 | от 0 до 10 000 | от 0 до 10 000 | от 0 до 100 000 |
| Диапазоны измерений силы, Н | от 10 до 1000 | от 100 до 10 000 | от 100 до 10 000 | от 1000 до 100 000 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |||
| Вариация показаний, %, не более | 1 | |||
| Размах показаний, %, не более | 1 | |||
| Диапазон измерений деформации с помощью экстензометров, мкм | ±900,000 | |||
| Разрешение при измерении деформации, мкм | 0,001 | |||
| Номинальная база измерения деформации с помощью экстензометра, мм | 10, 25, 50 | |||
| Пределы допускаемой погрешности, приведенной к максимальному значению диапазона измерений деформации с помощью экстензометра, % | ±1 | |||
| Диапазон измерений перемещения подвижной траверсы, мм | от 0,02 до 150 | |||
| Разрешение при измерении перемещения подвижной траверсы, мм | 0,001 | |||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,02 до 2 мм включ., мм | ±0,02 | |||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений свыше 2 до 150 мм, % | ±1 | |||
| Диапазон показаний при измерении деформации с помощью тензорезисторов, мкм | 14000 X Iх | |||
| змерений относительной деформации, | ||||
| * где l - база тензорезисторов, м; 14000 - диапазон и мкм/м | ||||
Таблица 3 - Технические характеристики
| Наименование характеристика | Значение | |
| FP10/1 | FP100/1 | |
| Перемещение траверсы без учета захватов, мм, не менее | 935 | |
| Диапазон рабочих скоростей перемещения подвижной траверсы, мм/мин | от 0,04 до 500 | от 0,02 до 600 |
| Допускаемое отклонение скорости перемещения подвижной траверсы от заданного значения, %: - в диапазоне от 0,5 до 5 мм/мин включ. - в диапазоне свыше 5 мм/мин до 500 (600) мм/мин включ. | ±15 ±5 | ±5 ±5 |
| Наименование характеристика | Значение | |
| FP10/1 | FP100/1 | |
| Параметры электрического питания машин: | ||
| - напряжение переменного тока, В | 220±22 | 380±38 |
| - частота переменного тока, Гц | 50±1 | 50±1 |
| Параметры измерительных каналов машин: | ||
| - напряжение питания, В | от 1 до 5 | |
| - напряжение входное, мВ | от 1 до 5 | |
| - входное сопротивление, ГОм, не более | 1 | |
| Потребляемая мощность, кВт, не более | 3 | 5 |
| Габаритные размеры силовой рамы, мм, не более: | ||
| - высота | 1900 | 2150 |
| - ширина | 860 | 880 |
| - длина | 500 | 500 |
| Габаритные размеры пульта управления, мм, не более: | ||
| - высота | 1900 | 1900 |
| 850 | 850 | |
| - ширина | п 610 | п 610 |
| - длина | ||
| Масса силовой рамы, кг, не более | 1000 | 1350 |
| Масса пульта управления, кг, не более | 200 | 200 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +18 до +25 | |
| - относительная влажность, %, не более | 65 | |
| Средний срок службы, лет | 30 | |
| Средняя наработка на отказ, ч | 10000 | |
наносят на титульный лист формуляра машины типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| FP10/1 | FP100/1 | ||
| Машина для испытаний материалов универсальная FP | 934.66.010.00.000 | 934.66.011.00.000 | 1 шт. |
| Механические захваты | - | - | 1 комплект |
| Экстензометры | - | - | 1 комплект |
| Формуляр | 934.66.010.00.000Ф0 | 934.66.011.00.000 ФО | 1 экз. |
| Инструкция оператору | - | - | 1 экз. |
| Техническая документация | 990.17 | 1 экз. | |
| Описание программного обеспечения для испытания на растяжение, сжатие, изгиб и определение модуля упругости | - | - | 1 экз. |
| Наименование | Обозначение | Количество | Наименование |
| FP10/1 | FP100/1 | ||
| Описание программного обеспечения для испытания текстильных нитей | - | - | 1 экз. |
| Описание программного обеспечения для испытания для определения коэффициента Пуассона | - | - | 1 экз. |
| ГСИ. Машины для испытаний материалов универсальные FP. Методика поверки | МП 151-233-2017 | 1 экз. | |
осуществляется по документу МП 151-233-2017 «ГСИ. Машины для испытаний материалов универсальные FP. Методика поверки», утвержденному ФГУП «УНИИМ» 25 апреля 2018 г. Основные средства поверки:
эталоны единицы силы 2-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности 5=±0,24 %;
эталон единицы деформации 2-го разряда по ГОСТ 8.543-86 в диапазоне значений от 20 до 2,5 106 млн-1 (регистрационный номер в Федеральном информационном фонде 13659-93);
индикатор часового типа, диапазон измерений (0 - 5) мм, ПГ ±(2 - 5) мкм (регистрационный номер в Федеральном информационном фонде 52415-13);
нутромер микрометрический, диапазон измерений (75 - 600) мм, ПГ ±20 мкм (регистрационный номер в Федеральном информационном фонде 784-61).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в технической документации 990.17 и технической документации ООО «Тестсистемы».
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация ООО «Тестсистемы»
