| Номер в госреестре | 72106-18 |
| Наименование СИ | Преобразователи расхода винтовые |
| Обозначение типа СИ | SVC |
| Изготовитель | "KRACHT GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода винтовые «SVO) (далее - преобразователи) предназначены для измерений объемного расхода и объема жидкостей с вязкостью от 1 до 1000000 сСт.
Преобразователи состоят из измерительной камеры, двух измерительных шпинделей с винтовым профилем, находящихся в зацеплении друг с другом, зубчатого диска, закрепленного на измерительном шпинделе, двух импульсных датчиков.
Принцип действия преобразователей основан на измерении объемного расхода и объема жидкости, проходящей через полости измерительной камеры, которая состоит из двух измерительных шпинделей с винтовым профилем, лежащих в зацеплении друг с другом в цилиндрическом корпусе. Измеряемая среда, поступая в измерительную камеру через входной патрубок, приводит винтовые шпиндели во вращательное движение. Два встроенных чувствительных элемента бесконтактно считывают с зубчатого диска частоту вращения шпиндельной пары. Количество оборотов винтовых шпинделей преобразуются в сигнал, в виде электрических импульсов прямоугольной формы.
Корпус измерительной камеры изготавливается из чугуна с шаровидным графитом не легированным. Винтовые шпиндели выполняют из стали.
Преобразователи выпускаются в следующих модификациях: SVC4, SVC10, SVC40, SVC100, SVC250 которые отличаются внешним видом, метрологическими и техническими характеристиками.

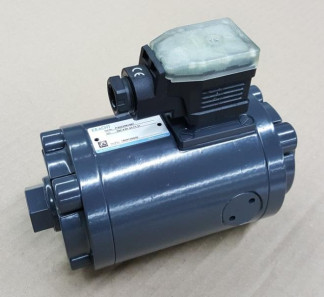

На рисунке 1 приведён общий вид преобразователей. Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей
| Наименование | Значение | ||||
| Модели преобразователей | SVC4 | SVC10 | SVC40 | SVC100 | SVC250 |
| Минимальный расход Qmin, дм3/мин | 0,4 | 1,0 | 4,0 | 10,0 | 25,0 |
| Номинальный расход Qn, дм3/мин | 20 | 100 | 400 | 1000 | 2500 |
| Максимальный расход Qmax, дм3/мин | 60 | 150 | 600 | 1500 | 3750 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, %: при вязкости измеряемой жидкости от 1до 20 сСт при вязкости измеряемой жидкости > 20 сСт | ±1,5 ±0,3 | ||||
| Рабочее давление, МПа, не более | 40 | 25 | 14 | 4 | |
| Диапазон температур измеряемой среды, °С | от -40 до +220 | ||||
| Диапазон вязкости измеряемой среды, сСт | от 1 до 1000000 | ||||
| Таблица 2 - Основные технические ха | рактеристики преобразователей | ||||
| Наименование | Значение | ||||
| Модели преобразователей | SVС4 | SV00 | SVС40 | SVd00 | SVС250 |
| Напряжение питания постоянного тока, В | от 9,6 до 14,4 (от 19,2 до 28,8) | ||||
| Потребляемая мощность, Вт, не более | 0,9 | ||||
| Выходной сигнал | импульсный PNP (NPN по запросу) | ||||
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, атмосферное давление, кПа | от -40 до +80 до 95 при температуре +35 °С от 84 до 106,7 | ||||
| Г абаритные размеры, мм, не более длина ширина высота | 138 85 140 | 275 150 215 | 295 170 231 | 365 200 275 | 440 200 248 |
| Масса, кг, не более | 4,7 | 19,5 | 27,5 | 46,2 | 76,0 |
| Среднее время наработки на отказ, ч | 120000 | ||||
| Средний срок службы, лет | 12 | ||||
наносится на шильдик преобразователя методом фотопечати и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Комплектующие | Количество |
| Преобразователи расхода винтовые «SVO) | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Методика поверки МП 208-023-2018 | 1 шт. на партию |
осуществляется по документу МП 208-023-2018 «ГСИ. Преобразователи расхода винтовые «SVC», шестеренчатые «VC». Методика поверки», утвержденному ФГУП «ВНИИМС»
21.05.2018 г.
Основные средства поверки:
- установка поверочная 1-го разряда в соответствии с приказом Росстандарта от
07.02.2018 г. №256 (часть 2), диапазон воспроизведения объемного расхода воды от 0,01 до 150,0 м /ч, пределы допускаемой относительной погрешности измерений ±0,1 %;
- частотомер электронно-счетный Ч3-63/1, диапазон частот от 0,1 до 200 МГц, ПГ ±1,5-10" за 30 суток (регистрационный номер 9084-90);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы «KRACHT GmbH»
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 08.12.2025 |
