| Номер в госреестре | 72037-18 |
| Наименование СИ | Прибор для измерения теплопроводности |
| Обозначение типа СИ | Taurus ТСА 300-DTX |
| Изготовитель | Компания "Taurus Instruments GmbH" |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерения теплопроводности Taurus ТСА 300-DTX (далее - прибор) предназначен для измерений теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом режиме.
Принцип действия прибора основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины и направленного перпендикулярно к лицевым (наибольшим) граням образца, измерении плотности этого теплового потока, температуры противоположных лицевых граней и толщины образца.
Прибор состоит из измерительной камеры с дверцей, сенсорным экраном и контрольноизмерительной электроники. На сенсорном экране отображается время измерений, с, текущее значение теплопроводности в графической форме и результирующее значение - в цифровой форме, Вт/(м-К), перепад температуры на образце, К, и плотность теплового потока, Вт/м .
Образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрированно по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Пломбирование прибора не предусмотрено.

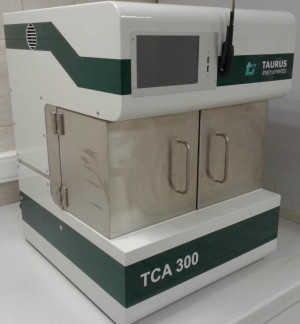

Общий вид прибора представлен на рисунке 1.
Прибор функционирует под управлением встроенного специального программного обеспечения (ПО), которое является неотъемлемой его частью и предназначено для сбора, обработки и представления измерительной информации. Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Lambda 2012 |
| Номер версии (идентификационный номер) ПО | отсутствует |
Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений теплопроводности, Вт/(м^К) (при температуре от +5 до +55 °С) | от 0,02 до 0,05 |
| Пределы допускаемой относительной погрешности измерений теплопроводности, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В; частота, Гц | 230 (115); 50 (60) |
| Потребляемая мощность, В • А, не более | 430 |
| Размеры образца, мм, не более: высота ширина длина | от 20 до 60 от 100 до 300 от 100 до 300 |
| Г абаритные размеры, (высота, ширина, длина), мм, не более | 620, 540, 560 |
| Масса, кг, не более | 64 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон атмосферного давления, кПа диапазон относительной влажности воздуха, % | от +15 до +25 от 84 до 106,7 не более 80 |
| Средний срок службы прибора, лет Средняя наработка на отказ, ч | 8 8000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы прибора.
Таблица 4 - Комплектность прибора для измерения теплопроводности Taurus ТСА 300-DTX
| Наименование | Обозначение | Количество, шт. |
| Прибор | Taurus TCA300-DTX | 1 |
| Сетевой кабель | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | МП-2413-0048-2018 | 1 |
осуществляется по документу МП 2413-0048-2018 «ГСИ. Прибор для измерения теплопроводности Taurus ТСА 300-DTX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 марта 2018 г.
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02 до 0,05 Вт/(мК),
границы относительной погрешности ±2 %.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(мК) при температуре от 90 до 1100 К.
Техническая документация фирмы-изготовителя.
