| Номер в госреестре | 71999-18 |
| Наименование СИ | Антенна коническая дипольная прецизионная |
| Обозначение типа СИ | PCD 3100 |
| Изготовитель | Компания "SeibersdorfLabor GmbH" |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенна коническая дипольная прецизионная PCD 3100 (далее - антенна) предназначена (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными, приемниками измерительными)) для измерений напряженности электрической составляющей переменного электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 до 1000 МГц.
Конструктивно антенна состоит из двух конических элементов, согласующего трансформатора и выходного коаксиального разъема типа SMA с номинальным входным сопротивлением 50 Ом. В основу работы антенны положен принцип преобразования наведенной на вибраторах э.д.с. в соответствующее ей напряжение на выходе антенны. Трансформатор служит для симметрирования и согласования конических элементов с несимметричной линией передачи, подключаемой к измерительному прибору.
Принцип действия антенны основан на преобразовании измеряемого сигнала, поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое может быть измерено измерительным приемником, селективным вольтметром или анализатором спектра.

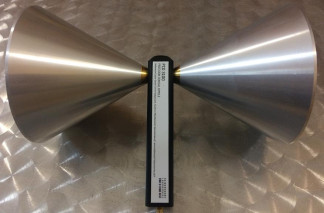

Внешний вид антенны и место пломбировки от несанкционированного доступа приведены на рисунке 1.
| Таблица 1 - Метрологические характеристики | |
| Наименование параметра (характеристики) | Значение характеристики |
| Диапазон рабочих частот, МГц | от 30 до 1000 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) | от 26 до 44 |
| Пределы допускаемой относительной погрешности коэффициента калибровки, дБ | ± 2 |
| Коэффициент стоячей волны по напряжению в диапазоне рабочих частот, не более | 2,5 |
| Таблица 2 - Основные технические характеристики | |
| Наименование параметра (характеристики) | Значение характеристики |
| Номинальное значение выходного сопротивления антенны, Ом | 50 |
| Масса, кг, не более | 0,8 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 210x170x130 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха при температуре +25 °С, % | до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и антенну методом наклейки.
Комплект поставки включает:
- антенну коническую дипольную прецизионную PCD 3100 - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методику поверки- 1 шт.
осуществляется по документу МП 71999-18 «Инструкция. Антенна коническая дипольная прецизионная PCD 3100 компании «SeibersdorfLabor GmbH», Австрия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 5 октября 2017 г.
Основные средства поверки:
- рабочий эталон второго разряда единицы напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц по ГОСТ Р 8.805-2012 (КОСИ НЭМП «Панировка-ЭМ»);
- измеритель КСВН и ослаблений Р2-132 (рег. № 32197-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой антенны с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска клейма или наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к антенне конической дипольной прецизионной PCD 3100
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
