| Номер в госреестре | 71938-18 |
| Наименование СИ | Устройства нормирования сигнала |
| Обозначение типа СИ | УНС-4ИА |
| Изготовитель | ООО "Модуль АТИ", г.Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства нормирования сигнала УНС-4ИА (далее - УНС-4ИА) предназначены для измерений силы постоянного тока, напряжения постоянного и переменного тока, частот несущей и модуляции фазоманипулированных сигналов, а также фазы сигнала относительно опорного напряжения.
Описание средства измерения
Принцип действия УНС-4ИА основан на аналого-цифровом преобразовании входного сигнала постоянного напряжения и постоянного тока и его дальнейшей цифровой обработке.
Управление УНС-4ИА производится с помощью поставляемого в комплекте программного обеспечения (ПО) по интерфейсу RS-485.
УНС-4ИА представляет собой модуль промышленной автоматики в пластмассовом корпусе, содержащем:
- четыре изолированных канала для измерений напряжения (по одному входу напряжения и по одному входу тока на каждый канал);
- один вход опорного напряжения для измерений фазы входного сигнала относительно опорного напряжения.
УНС-4ИА обеспечивает передачу на персональный компьютер (ПК) измеренных параметров по интерфейсу RS-485. Настройка скорости передачи информации осуществляется с помощью соответствующих перемычек в конструкции модуля.
УНС-4ИА выпускается в следующих модификациях:
- УНС-4ИА-ФРЦ для измерений параметров фазочувствительных рельсовых цепей;
- УНС-4ИА-ТРЦ3 для измерений параметров тональных рельсовых цепей.
Общий вид УНС-4ИА и схема пломбировки представлены на рисунке 1.

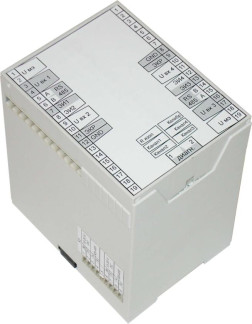

Рисунок 1 - Общий вид устройства нормирования сигналов УНС-4ИА и места нанесения заводских пломб
Под управлением программы микроконтроллера осуществляются измерения, вычисления и передача их результатов внешним устройствам.
Программа микроконтроллера записывается в память устройства на предприятии изготовителе УНС-4ИА по отдельному интерфейсу, конструктивно недоступному потребителю в процессе эксплуатации. При включении УНС-4ИА осуществляется автоматическая проверка целостности программы по контрольной сумме. Идентификация рабочей программы микроконтроллера выполняется также по контрольной сумме.
Конфигурирование и контроль работоспособности УНС-4ИА-ФРЦ и УНС-4ИА-ТРЦ3 осуществляется с использованием программы «FRCmetrolog.com» и «TRC3metrolog.com» для ПЭВМ соответственно. Эти программы являются вспомогательными.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО УНС-4ИА
| Идентификационные данные | Значение |
| УНС-4ИА-ФРЦ | |
| Идентификационное наименование | УНС-4ИА-ФРЦ |
| Номер версии | Описание |
| Цифровой идентификатор | 0x33FE |
| Алгоритм вычисления цифрового идентификатора | CRC16, полином 0x8005 |
| Р Т - А И 4 - С Н У | Ц3 |
| Идентификационное наименование | УНС-4ИА-ТРЦ3 |
| Номер версии | 01 |
| Цифровой идентификатор | 0x52F5 |
| Алгоритм вычисления цифрового идентификатора | CRC16, полином 0x8005 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | УНС-4ИА-ФРЦ | УНС-4ИА-ТРЦ3 |
| Напряжение постоянного тока, В | от 0,1 до 300 | от 0,1 до 300 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±1,5 | ±1,5 |
| Действующее напряжение переменного тока частотой 25 и 50 Гц, В | от 0,07 до 240 | |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 25 и 50 Гц, % | ±2 | |
| Действующее напряжение переменного тока частотой 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц, В | _ | от 0,07 до 240 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц, % | ± 2,5 | |
| Сила тока утечки через сопротивление изоляции, мкА | от 1 до 500 | от 1 до 500 |
| Пределы допускаемой относительной погрешности измерений силы тока утечки, % | ±5 | ±5 |
| Фаза относительно опорного напряжения, ° | от -180 до +180 | _ |
| Наименование характеристики | Значение | |
| Модификация | УНС-4ИА-ФРЦ | УНС-4ИА-ТРЦ3 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига напряжения относительно опорного, ° | ±3 | |
| Частота несущей манипулированного сигнала, Гц | - | от 420 до 780 |
| Пределы допускаемой абсолютной погрешности измерений частоты несущей манипулированного сигнала, Гц | ±2 | |
| Частота модулирующего сигнала, Гц | - | от 8 до 12 |
| Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала, Г ц | ±2 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -высота | 100 |
| -ширина | 75 |
| -длина | 110 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: -температура окружающей среды, °С | от +1 до +50 |
| Напряжение питания постоянного тока, В | от 10 до 40 |
| Средний срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации в верхнем левом углу методом печати и на боковую панель прибора методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У стройство нормирования сигналов | - | 1 шт. |
| Руководство по эксплуатации | АТСГ.426444.002 РЭ | 1 экз. |
| Программное обеспечение (ПО) | - | 1 экз. |
| Формуляр | АТСГ.426444.002 Ф | 1 экз. |
| Нормирующий резистор | - | 2 шт. |
| Методика поверки | АТСГ.426444.002 МП | 1 экз. |
осуществляется по документу АТСГ.426444.002 МП «Устройства нормирования сигнала УНС-4ИА. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 13 сентября 2017 г. Основные средства поверки:
- калибратор универсальный Н4-11 (рег. № 25610-03);
- установка поверочная универсальная УППУ-МЭ3.1 (рег. № 29123-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки на носится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 110-2 до 2107 Гц
АТСГ.426444.002 ТУ Устройство нормирования сигнала УНС-4ИА. Технические условия
