| Номер в госреестре | 71935-18 |
| Наименование СИ | Комплект аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект аппаратуры спектральной плотности энергетической яркости (далее - СПЭЯ), спектральной плотности силы излучения (далее - СПСИ), спектральной плотности энергетической освещенности (далее - СПЭО) в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый (далее -комплект аппаратуры) предназначен для поверки эталонов и средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм.
Комплект аппаратуры состоит из компаратора единиц СПЭЯ, СПСИ, СПЭО КВФШ.201219.014.01 и устройства управления, хранения и обработки измерительной информации КВФШ.201219.014.02.
Компаратор единиц СПЭЯ, СПСИ, СПЭО КВФШ.201219.014.01 состоит из:
- диспергирующей системы на основе спектрорадиометра, ламп ДДС, ДРГС, ДКсШ КВФШ.201219.021.01.01;
- фокусирующей системы СПЭЯ, СПСИ КВФШ.201219.014.01.02;
- блока контроля рассеянного излучения и высших порядков дифракции КВФШ.201219.014.01.03, КВФШ.201219.014.01.04;
- опорного детектора на основе ФЭУ-100 КВФШ.201219.014.01.05;
- узла линейных перемещений КВФШ.201219.014.01.06.
Устройство управления, хранения и обработки измерительной информации КВФШ.201219.014.02 состоит из:
- универсальной вычислительной машины РАМЭК.
Принцип действия диспергирующей системы на основе спектрорадиометра, ламп ДДС-30, ДРГС-12, ДКсШ-125 и опорного детектора на основе ФЭУ-100 основан на преобразовании падающего на ФЭУ-100 потока оптического излучения в электрический сигнал, пропорциональный СПЭЯ (СПСИ, СПЭО)
Принцип действия блоков контроля рассеянного излучения и высших порядков дифракции основан на исключении влияния рассеянного излучения и высших порядков дифракции за счет использования отрезающих светофильтров.
Устройство управления, хранения и обработки измерительной информации основано на использовании универсальной вычислительной машины РАМЭК.

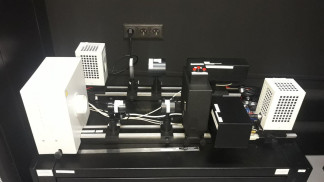

Общий вид компаратора единиц СПЭЯ, СПСИ, СПЭО в составе комплекта аппаратуры представлен на рисунке 1.
Блок контроля рассеянного излучения и высших порядков
Общий вид устройства управления, хранения и обработки измерительной информации в составе комплекта аппаратуры СПЭЯ, СПСИ, СПЭО со схемой пломбировки представлен на рисунке 2.
Управление работой комплектом аппаратуры СПЭЯ, СПСИ, СПЭО, обработка результатов измерений осуществляется с помощью специального программного обеспечения 643.КВФШ.00019-01 (далее по тексту - ПО). Обработка результатов измерений также осуществляется с помощью ПО, установленного на универсальную вычислительную машину РАМЭК. ПО осуществляет настройку и контроль работы ТК аппаратуры СПЭЯ, СПСИ, СПЭО в процессе эксплуатации; анализирует и отображает в режиме реального времени значения спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности.
ПО позволяет сохранять на жесткий диск компьютера информацию, передаваемую ТК аппаратуры СПЭЯ, СПСИ, СПЭО; обрабатывать результаты измерений.
Программное обеспечение записано в энергонезависимой памяти микропроцессора и в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 643.КВФШ.00019-01 |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Спектральный диапазон, мкм | от 0,2 до 0,4 |
| Диапазон: - СПЭЯ, Вт/(срм3) - СПСИ (СПЭО), Вт/(ср м) (Вт/м3); | от 107 до 1012 от 102 до 108 |
| Пределы допускаемой относительной погрешности комплекта СПЭЯ, СПСИ и СПЭО транспортируемого, % | ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| 1. Компаратор единиц СПЭЯ, СПСИ, СПЭО | |
| - диспергирующая система на основе спекторадиометра, | |
| лампы ДДС-30, ДРГС-12, ДКсШ-125 с диффузором | |
| - высота | 100 |
| - ширина | 50 |
| - длина | 150 |
| и линзовым конденсором | |
| - высота | 500 |
| - ширина | 600 |
| - длина | 600 |
| - фокусирующая система СПЭЯ, СПСИ | |
| диаметр | 100 |
| длина | 100 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| 1. Компаратор единиц СПЭЯ, СПСИ, СПЭО | |
| - диспергирующая система на основе спекторадиометра, | |
| лампы ДДС-30, ДРГС-12, ДКсШ-125 с диффузором | |
| - высота | 100 |
| - ширина | 50 |
| - длина | 150 |
| и линзовым конденсором | |
| - высота | 500 |
| - ширина | 600 |
| - длина | 600 |
| - фокусирующая система СПЭЯ, СПСИ | |
| диаметр | 100 |
| длина | 100 |
| - блок контроля рассеянного излучения и высших порядков дифракции | |
| - высота | 300 |
| - ширина | 200 |
| - длина | 20 |
| - опорный детектор на основе ФЭУ-100 | |
| - высота | 250 |
| - ширина | 300 |
| - длина | 20 |
| - узла линейных перемещений | |
| - высота | 1000 |
| - ширина | 10 |
| - длина | 1 |
| 2. Устройство управления, хранения и обработки измерительной | |
| информации КВФШ.201219.014.02 | |
| - универсальная вычислительная машина РАМЭК | |
| - высота | 2000 |
| - ширина | 500 |
| - длина | 500 |
| Масса составных частей, кг, не более: | |
| 1. Компаратор единиц СПЭЯ, СПСИ, СПЭО: | |
| - диспергирующая система на основе спекторадиометра, | |
| лампы ДДС-30, ДРГС-12, ДКсШ-125 с диффузором | 13,3 |
| и линзовым конденсором; | 13,9 |
| - фокусирующая система СПЭЯ, СПСИ; | |
| - блок контроля рассеянного излучения и высших порядков дифракции; | 3,6 |
| - опорный детектор на основе ФЭУ-100; | 2,4 |
| - узел линейных перемещений | 3,6 |
| 2. Устройство управления, хранения и обработки измерительной | 0,1 |
| информации КВФШ.201219.014.02, включающего: | 19,6 |
| - универсальная вычислительная машина РАМЭК. | |
| Условия эксплуатации: | |
| -температура окружающей среды, □ С | от +15 до +25 |
| -относительная влажность, %, не более | 80 |
| -атмосферное давление, мм рт.ст | от 720 до 760 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В-А, не более: | 500 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Компаратор единицы СПЭЯ, СПСИ, СПЭО | КВФШ.201219.014.01 | 1 шт. |
| - диспергирующая система на основе спекторадиометра, ламп ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором | КВФШ.201219.014.01.01 | 1 шт. |
| - фокусирующая система СПЭЯ, СПСИ | КВФШ.201219.014.01.02 | 1 шт. |
| - блок контроля рассеянного излучения и высших порядков дифракции | КВФШ.201219.014.01.03 КВФШ.201219.014.01.04 | 1 шт. |
| - опорный детектор на основе ФЭУ-100 | КВФШ.201219.014.01.05 | 1 шт. |
| - узел линейных перемещений | КВФШ.201219.014.01.06 | 1 шт. |
| Устройство управления, хранения и обработки измерительной информации КВФШ.201219.014.02, включающего - универсальная вычислительная машина РАМЭК. | КВФШ.201219.014.02 | 1 шт. |
| Специальное программное обеспечение | 643.КВФШ.00019-01 | 1 шт. |
| Руководство по эксплуатации | КВФШ.201219.014РЭ | 1 экз. |
| Методика поверки | МП 030.М7-2018 | 1 экз. |
осуществляется по документу МП 030.М7-18 «ГСИ. Комплект аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 23 апреля 2018 года.
Основные средства поверки:
Государственный первичный эталон по ГОСТ 8.197-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекта с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплекту аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемому
ГОСТ 8.197-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм
