| Номер в госреестре | 71904-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ЗАО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки толщиной от 8 до 4 мм. Листы изготовлены из стали марки 09Г2С.
Резервуары стальные вертикальные цилиндрические РВС-2000 расположены в филиалах
ООО «Г азпромнефть-Восток» ПСП «Игольское» месторождение.

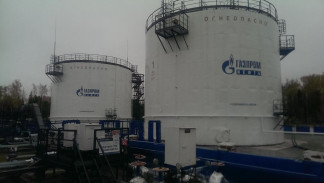

Общий вид резервуаров представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| заводской номер резервуара РВС-2000 | |
| 11424/2пф 11425/2пф | |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности измерений вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| заводской номер резервуара РВС-2000 | |
| 11424/2пф 11425/2пф | |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество. |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 2 шт. |
| ГСИ. Резервуары стальные вертикальные цилиндрические РВС-2000. Методика поверки | МП 285-17 | 1 экз. |
| Резервуар стальной вертикальный цилиндрический РВС-2000. Паспорт (заводской № 11424/2пф) | - | 1 экз. |
| Резервуар стальной вертикальный цилиндрический РВС-2000. Паспорт (заводской № 11245/2пф) | - | 1 экз. |
| Г радировочная таблица | - | 2 экз. |
осуществляется по документу МП 285-17 «ГСИ. Резервуары стальные вертикальные цилиндрические РВС-2000. Методика поверки», утвержденному ФБУ «Томский ЦСМ»
26.09.2017 г.
Основные средства поверки:
- тахеометр электронный Leica TS15 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2 10-6- L) мм;
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер в ФИФОЕИ 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая Р20Н2К (регистрационный номер в ФИФОЕИ 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
- толщиномер ультразвуковой УТ-301 (регистрационный номер в ФИФОЕИ 29134-05), диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль 156 (регистрационный номер в ФИФОЕИ 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочную таблицу.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
