Полуприцепы-цистерны Nursan-ППЦ, 71867-18

Назначение

Полуприцепы-цистерны Nursan-ППЦ (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м .

Описание

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоят из стальной или алюминиевой сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной или круглой формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    горловину с указателем уровня;

-    патрубок для отвода паров нефтепродуктов с огнепреградителем;

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие.

ППЦ имеют модификации Nursan-1111Ц-25, Nursan-1111Ц-28, Nursan-1111Ц-30, Nursan-ППЦ -32, Nursan- ППЦ -35, Nursan- ППЦ -38, Nursan-1 И1Ц-40, Nursan-1 И1Ц-42, Nursan-1111Ц-45 и Nursan-1111Ц-48, которые отличаются геометрическими размерами и номинальной вместимостью.

На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

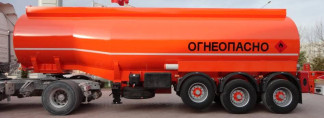

Общие виды ППЦ представлены на рисунках 1 и 2.

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Рисунок 2 - Общий вид полуприцепа-цистерны постоянного сечения Nursan-1111Ц-32

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы изготовителя
