| Номер в госреестре | 71725-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСПК-20000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г. Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСПК-20000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, номинальной вместимостью 20000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища и двудечной плавающей крыши.
Цилиндрическая стенка резервуара включает в себя шесть цельносварных поясов полистовой сборки.
Днище резервуара - коническое с уклоном 1:100 от центра к окрайке.
Основание резервуара выполнено в виде монолитного железобетонного фундамента на свайном основании.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВСПК-20000 с заводскими №№ 25-ТК-В001 А, 25-ТК-В001В расположены на НПС «Кропоткинская», АО «КТК-Р», Краснодарский край, Кавказский район.

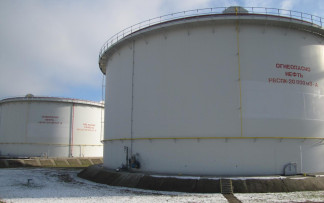

Общий вид резервуаров стальных вертикальных цилиндрических РВСПК-20000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСПК-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | - 50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСПК-20000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВСПК-20000 | 2 экз. |
| Г радуировочная таблица | 2 экз. | |
| Методика поверки | МП 0694-7-2017 | 1 экз. |
осуществляется по документу МП 0694-7-2017 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические РВСПК-20000. Методика поверки», утвержденному ФГУП «ВНИИР» 09 ноября 2017 г.
Основные средства поверки:
- рулетка измерительная металлическая типа Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- тахеометр электронный Leica TS60 I (регистрационный номер 61950-15).
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСПК-20000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
