| Номер в госреестре | 71686-18 |
| Наименование СИ | Камеры электронно-оптические фотохронографические |
| Обозначение типа СИ | К016 |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры электронно-оптические фотохронографические К016 (далее - камеры) предназначены для измерения временных характеристик оптических импульсов.
Принцип действия камер основан на преобразовании потока оптического излучения, прошедшего через входную щель на фотокатод электронно-оптического преобразователя (ЭОП), в поток фотоэлектронов, который отклоняется (развертывается) импульсным электрическим полем в направлении, перпендикулярном щели, и снова преобразуется в световой поток в люминофоре, нанесенном на волоконно-оптической пластине (ВОП) ЭОП. В результате, регистрируемое с помощью камеры фотохронографическое изображение представляет собой развернутое по люминесцентному экрану изображение входной щели, яркость которого пропорциональна мгновенной мощности излучения.
Камеры представляют собой моноблочную конструкцию, в корпусе которой расположены фотохронографический ЭОП с фотокатодом, отклоняющей системой и люминесцентным экраном на ВОП; электронно-оптический усилитель яркости; блоки питания и управления, а также считывающее устройство.
В состав камер входят также:
- входной объектив (или набор объективов), проецирующий изображение регистрируемого оптического процесса в плоскость промежуточного изображения, совпадающего с входной щелью камеры;
- регулируемая входная щель (или, в зависимости от исполнения, набор сменных
щелей);
- электромеханический затвор;
- система объективов, проецирующая изображение щели на фотокатод фотохроно-графического ЭОП.
Камеры К016 выпускаются в следующих модификациях:
К016 - камера для работы в видимом диапазоне;
К016-ИК - камера для работы в видимом и ближнем ИК диапазоне;
К016-УФ - камера для работы в видимом и УФ диапазоне;
К016М - вариант исполнения камеры К016 с модифицированным щелевым узлом.
В зависимости от модификации камеры имеют в своем составе ЭОП с фотокатодами различных типов.
Общий вид камер со схемой мест пломбирования от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.

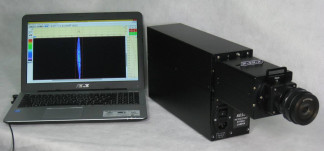

Рисунок 1 - Общий вид камеры
Место пломбирования
Работа с камерами осуществляется с помощью программного обеспечения (ПО) Fast Glance, установленного на персональный компьютер (ПК) с операционной системой Windows.
Основными функциями ПО Fast Glance являются визуализация и обработка изображений, получаемых с помощью камер, а также измерение временных характеристик оптических импульсов в соответствии с ГОСТ Р ИСО 11554-2008.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fast Glance |
| Номер версии (идентификационный номер) ПО | 2.0.1 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел измерения временных интервалов, нс, не менее: | |
| при диапазоне развертки, нс/см: 0,1 | 0,16 |
| 0,3 | 0,50 |
| 1 | 1,70 |
| 3 | 5,0 |
| 10 | 18,0 |
| Пределы основной погрешности измерения временных интервалов при их длительности, равной не менее 2 временным разрешениям | |
| на соответствующем диапазоне развёртки, % | ±15 |
| Наименование характеристики | Значение |
| Область спектральной чувствительности, нм | от 400 до 710 |
| Диапазоны развёртки, нс/см | 13 0 , , СО ~ 00 1 |
| Временное разрешение при ширине щели 50 мкм на длине волны 532 нм, пс, не более: | |
| диапазон развертки, нс/см: 0,1 | 5 |
| 0,3 | 7 |
| 1 | 17 |
| 3 | 50 |
| 10 | 150 |
| Максимальная частота запуска камеры, Гц, не менее | 8 |
| Габаритные размеры (без входного объектива), мм, не более: | |
| - высота | 225 |
| - ширина | 115 |
| - длина | 610 |
| Масса (без входного объектива), кг, не более | 10 |
| Напряжение питания от сети с частотой 50-60 Гц, В | от 85 до 264 |
| Мощность, потребляемая от питающей сети, Вт, не более | 35 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 94 до 106 |
наносится печатным способом на титульный лист руководства по эксплуатации и наклеиванием этикетки на корпус камер.
Таблица 4 - Комплектность камеры
| Наименование | Обозначение | Количество |
| Камера электронно-оптическая фотохронографическая К016 | 1 шт. | |
| Входной объектив | БЛ3.873.437ТУ | 1 шт. |
| Кабель сетевой | - | 1 шт. |
| Кабель коаксиальный | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Сменные щели шириной 1): 25 мкм 2) | К016.03.110 | 1 шт. |
| 50 мкм | К016.03.110-01 | 1 шт. |
| 100 мкм | К016.03.110-02 | 1 шт. |
| 200 мкм | К016.03.110-03 | 1 шт. |
| Мира щелевая | К016.03.120 | 1 шт. |
| Наименование | Обозначение | Количество |
| Светофильтры нейтральные оптической плотностью: D = 0,5 Б D = 1 Б D = 2 Б | - | 1 шт. 1 шт. 1 шт. |
| Кольцо переходное М42*М54 2) | - | 1 шт. |
| Кольцо переходное цанга х М54 2) | К016.00.019 | 1 шт. |
| Кольца удлинительные М42*М42 толщиной: 7 мм 14 мм 28 мм | - | 1 шт. 1 шт. 1 шт. |
| Пластина крепежная (с 2 винтами) | К016.10.000 | 1 шт. |
| Предохранитель 1 А | ВП2Б-1-1А АГ0.481.304ТУ | 2 шт. |
| Ноутбук с установленным ПО | - | 1 шт. |
| Паспорт | КВФШ.201112.032ПС | 1 экз. |
| Методика поверки | МП 054.Р5-17 | 1 экз. |
| Руководство по эксплуатации | КВФШ.201112.032РЭ | 1 экз. |
| Кейс | - | 1 шт. |
| 1) Только в модификации К016М 2) Опционально |
осуществляется по документу МП 054.Р5-17 «Камеры электронно-оптические фотохронографические К016. Методика поверки», утверждённому ФГУП «ВНИИОФИ» 27.10.2017 г. Основные средства поверки:
Государственный вторичный эталон единицы длительности импульса лазерного излучения в диапазоне от 3 10-12 до 110-9 с по ГОСТ Р 8.780-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю панель камер (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ГОСТ Р 8.780-2012 ГСИ Государственная поверочная схема для средств измерений энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения в диапазоне длин волн от 0,3 до 2,0 мкм.
ГОСТ Р ИСО 11554-2008 Оптика и фотоника. Лазеры и лазерные установки (системы). Методы испытаний лазеров и измерений мощности, энергии и временных характеристик лазерного пучка.
КВФШ.201112.032ТУ Камера электронно-оптическая фотохронографическая К016 Технические условия.
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
