| Номер в госреестре | 71653-18 |
| Наименование СИ | Преобразователь температуры точки росы |
| Обозначение типа СИ | DMT132 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь DMT132 предназначен для измерений температуры точки росы и применяется при контроле содержания влаги в воздушных средах сушильных камер, в сжатых газах холодильных установок и рефрижераторов.
Преобразователь температуры точки росы DMT132 (далее - преобразователь) представляет собой выносной измерительный зонд с удлинительным кабелем (стержневое исполнение), предназначенный для измерений температуры точки росы влаги в неагрессивных газовых средах.
Преобразователь DMT132 комплектуется сенсором температуры точки росы HUMICAP®180R, который установлен под стальным фильтром. В зонд встроен микроконтроллер, в память которого записаны градуировочные характеристики сенсора. Преобразователь обеспечивают выдачу аналогового выходного сигнала в диапазоне температуры точки росы влаги от -15 °С до +20 °С.

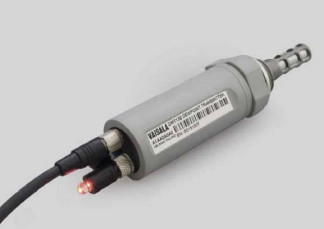

Общий вид преобразователя температуры точки росы DMT132 представлен на рисунке 1. Пломбирование преобразователя не предусмотрено.
Конструкция преобразователя температуры точки россы DMT132 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DMT132 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.1214 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Метрологические и основные технические характеристики
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний температуры точки росы, °C | от -20 до +50 |
| Диапазон измерений температуры точки росы, °C | от -15 до +20 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы, °С, в диапазоне: св. -15 до -3 °C включ. | ±2 |
| св. -3 до +20 °C | ±1 |
| Выходной сигнал, мА | от 4 до 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, г, не более | 65 |
| Габаритные размеры, мм, не более: - длина | 125,5 |
| - диаметр | 33 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +60 |
| - относительная влажность, % | до 100 |
| - давление окружающей среды, кПа | от 90,6 до 104,8 |
| - напряжение сети переменного тока, В | от 10 до 28 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность преобразователя температуры точки росы DMT132
| Наименование | Обозначение | Количество |
| Преобразователь температуры точки росы DMT132 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 205-29-2017 | 1 экз. |
осуществляется по документу МП 205-29-2017 «Преобразователь температуры точки росы DMT132. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2018 г.
Основные средства поверки:
- гигрометр точки росы Michell Instruments модификации S4000, пределы допускаемой абсолютной погрешности измерений температуры точки росы ±0,2 °С (рег. № 50304-12);
- генератор влажного газа MG101, диапазон воспроизведения температуры точки росы от -75 °С до Оокр.ср. - 10) °С (рег. № 51452-12);
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (рег. № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Техническая документация фирмы-изготовителя «Vaisala Oyj», Финляндия.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 10.06.2025 |
