| Номер в госреестре | 71570-18 |
| Наименование СИ | Датчики весоизмерительные сжатия |
| Обозначение типа СИ | 740DMET |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Метра" (ООО НПП "Метра"), Калужская обл., г. Обнинск |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные сжатия 740DMET (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (цифровой электрический сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Датчики оснащены аналого-цифровым преобразователем и являются весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)). Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

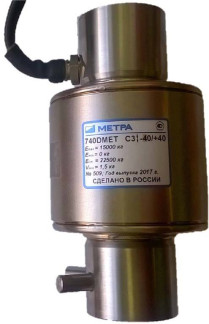

Общий вид датчиков показан на рисунке 1.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Далее этот сигнал преобразуется в цифровой код.
приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики датчиков
| Характеристика | Значение |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | С |
| Максимальное число поверочных интервалов (nmax) | 3000 |
| Максимальная нагрузка (Emax), т | 15, 20, 25, 30, 40, 50, 60 |
| Минимальный поверочный интервал (vmin) | Emax / 10000 |
| Минимальная статическая нагрузка (Emin), % от Emax | 0 |
| Предел допустимой нагрузки (Elim), % от Emax | 150 |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,8 |
| Напряжение питания, В | от 8 до 18 |
| Предельные значения температуры, °С | от -40 до +40 |
| Классификация по влажности | CH |
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2 - Габаритные размеры датчиков
| Еmax, т | Габаритные размеры, мм, не более | |
| высота | диаметр | |
| 15, 20, 25, 30, 40, 50 | 150 | 76 |
| 60 | 210 | 76 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
ТУ 4274-007-10850066-2017 «Датчики весоизмерительные сжатия 740DMET. Технические условия».
