| Номер в госреестре | 71488-18 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные "колонного типа" |
| Обозначение типа СИ | 0782/GD |
| Изготовитель | "Mettler-Toledo (ChangZhou) Measurement Technology Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 13.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные «колонного типа» 0782/GD (далее -датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструктивно датчики относятся к датчикам колонного типа и состоят из упругого элемента, тензорезисторов, соединенных по мостовой схеме, присоединительных элементов и устройств термокомпенсации и нормирования. Место наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования загерметизированы.
Принцип действия датчиков основан на преобразовании воздействующего на него усилия в деформацию упругого элемента и преобразовании этой деформации с помощью тензорезисторов в аналоговый электрический сигнал, пропорциональный этому усилию.
Вид нагрузки, прикладываемой к датчикам - сжатие.
Пломбирование корпуса датчиков не предусмотрено.
Маркировка наносимая на корпус датчиков: торговая марка изготовителя, обозначение модели датчика, серийный номер, максимальная нагрузка датчика в тоннах, класс точности по ГОСТ 8.631-2013, значение относительного выходного сигнала, предельные значения температуры.

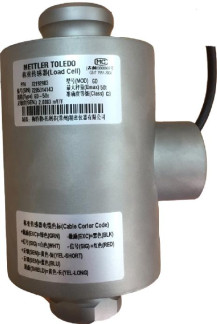

Общий вид датчиков с указанием мест нанесения знака утверждения типа и расположения маркировки датчика приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000) | С3 |
| Максимальное число поверочных интервалов (wmax) | 3000 |
| Максимальная нагрузка (Emax), кг | 20000; 30000; 50000 |
| Минимальный поверочный интервал (vmjn), кг | Emax/6666 |
| Минимальная статическая нагрузка (Emjn), % от Emax | 0 |
| Предел допустимой нагрузки (Ejjm), % от Emax | 125 |
| Относительный выходной сигнал, мВ/В | 2,0 |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 |
| Входное сопротивление, Ом | 1160±10,0 |
| Выходное сопротивление, Ом | 1000±3,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предельные значения температуры, °С | от -40 до +65 |
| Классификация по влажности | СН |
| Напряжение питания, В | от 5 до 15 |
| Максимальное напряжение питания, В | 20 |
| Степень защиты по ГОСТ 14254-2015 | IP68 |
| Габаритные размеры, мм, не более: | |
| высота | 150 |
| диаметр | 76 |
| Масса, кг, не более | 3,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на датчике, фотохимическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ 8.631-2013 (OMIL R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
Рабочий эталон 1-ого разряда по ГОСТ Р 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности ±0,01 %.
Вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение аналогичных характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 (OMIL R 60:2000) ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений
силы
