| Номер в госреестре | 71434-18 |
| Наименование СИ | Устройство измерения толщины пленки |
| Обозначение типа СИ | FTM-V1 |
| Изготовитель | Компания "OpticalcontrolSystems", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство измерения толщины пленки FTM-V1 (далее - устройство) предназначено для автоматического измерения толщины пластиковой пленки в лаборатории (в технологическом потоке) на ООО «РусВинил».
Принцип действия устройства основан на измерении величины перемещения измерительного ролика. Величина смещения ролика измеряется с помощью цифрового датчика и анализируется электронными устройствами, информация передается на блок микроконтроллеров. Измеренное значение отображается на экране и может быть проанализировано посредством аналогового или цифрового интерфейса.
Устройство имеет призматическую форму. Сверху расположено управление системой FTM, которое осуществляется с помощью четырех кнопок расположенных под жидкокристаллическим (ЖК) экраном. На экране отображаются функции управления устройством и величина измеренных значений. При превышении отклонений от заданных значений при измерении или при обрыве измеряемой пленки, производится остановка измерения и подается звуковой сигнал.
В состав устройства входит блок подающих роликов и накопитель с приемной кассетой для пленки прошедшей измерения. В нижней части корпуса установлены выходы для подключения вспомогательных устройств и питания.

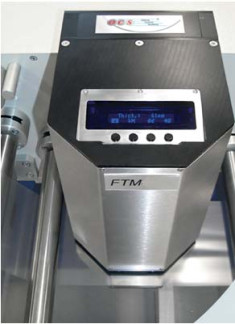

Общий вид устройства измерения толщины пленки FTM-V1 приведен на рисунке 1. Пломбирование устройства FTM-V1 не предусмотрено.
Программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Вычислительный алгоритм Film Surface Analyzer 100, установленный в устройстве выполняет следующие функции: управление электронным блоком, изменение настроек, цифровая обработка результатов, отображение результатов измерений на экране и вывод на персональный компьютер.
ПО Film Surface Analyzer 100 блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Film Surface Analyzer 100 |
| Номер версии (идентификационный номер ПО) | Ver. 7.1.1.2 |
| Цифровой идентификатор | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений толщины пленки, мкм | от 12,5 до 3000 |
| Пределы допускаемой абсолютной погрешности измерения толщины: - в диапазоне значений от 12,5 до 250 мкм включ., мкм - в диапазоне значений св. 250 до 3000 мкм, мкм | ±8 ±15 |
| Дискретность измерений, мкм | 1 |
Таблица 3 - Основные технические характеристики
| Скорость перемещения пленки, м/мин, не более | от 2 до 5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +40 |
| - относительная влажность воздуха, % | от 30 до 75 |
| - атмосферное давление, кПа | от 86 до 106 |
| Габаритные размеры: | |
| - высота, мм, не более | 450 |
| - ширина, мм, не более | 195 |
| - длина, мм, не более | 275 |
| Масса устройства, кг, не более | 10 |
наносится на титульный лист эксплуатационной документации, в правом верхнем углу, типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование обозначение | Обозначение | Количество |
| Устройство измерения толщины пленки | FTM-V1 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 71434-18 «Устройство измерения толщины пленки FTM-V1. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 22 декабря 2017 г.
Основные средства поверки:
- комплект мер толщины покрытий ELCOMETER 990 (рег. № 37535-14), в диапазоне толщин (12,5-3000) мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационной документации.
Техническая документация компании «OpticalcontrolSystems», Германия
