| Номер в госреестре | 71283-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 2.1, 2.2 расположены: Российская Федерация, Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский р-он, пос. Пурпе, ул. Федеральная, панель № 3, ООО «Пурнефтепереработка», База ГСМ.

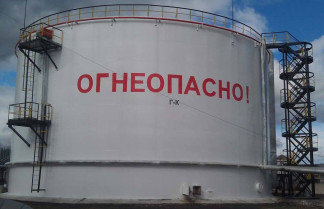

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Габаритные размеры, мм, не более: | РВС-5000 № 2.1 | РВС-5000 № 2.2 |
| - высота | 11980 | 11975 |
| - внутренний диаметр | 22759 | 22798 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, оС | от -50 до +50 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет | 20 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 2 шт. |
| Паспорт | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая РНГ, Р20Н2Г (регистрационный № 60606-15);
- рулетка измерительная металлическая РНГ, Р50Н2Г (регистрационный № 60606-15);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ТТТЦ-Т-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
