| Номер в госреестре | 71279-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | НПО "Салаватнефтемаш", г.Салават |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-200 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-200 №№ Е-3/1, Е-3/2 расположены: Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский район, пос. Пурпе, ул. Федеральная, панель №3, ООО «Пурнефтепереработка», Комплекс нефтепереработки.

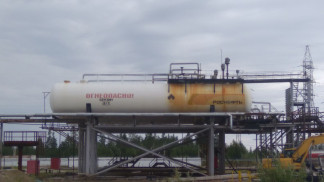

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-200 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-200 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| РГС-200 № Е-3/1 | РГС-200 № Е-3/2 | |
| Габаритные размеры, мм, не более: - длина цилиндрической части - внутренний диаметр | 21008 | 21013 |
| 3400 | 3399 | |
| Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |
| Средний срок службы, лет | 20 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 2 шт. |
| Паспорт | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая РНГ, Р20Н2Г (регистрационный № 60606-15);
- рулетка измерительная металлическая РНГ, Р50Н2Г (регистрационный № 60606-15);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ТТТЦ-Т-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-200
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 13.08.2025 |
