| Номер в госреестре | 71275-18 |
| Наименование СИ | Программно-аппаратные комплексы неразрушающего контроля |
| Обозначение типа СИ | МУЛЬТИСКАН (ПАК НК МУЛЬТИСКАН) |
| Изготовитель | ООО "НТЦ диагностики и неразрушающего контроля" (ДНК), г.Москва; ООО "НПФ "ДЕМАС", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Программно-аппаратные комплексы неразрушающего контроля «МУЛЬТИСКАН» (ПАК НК «МУЛЬТИСКАН») (далее по тексту - комплексы) предназначены для измерений толщины изделий, а также для неразрушающего контроля материалов на наличие дефектов типа нарушения однородности и/или структурных неоднородностей, в составе механизированных, автоматизированных и автоматических систем контроля.
Принцип действия комплексов основан на эхо-импульсном методе ультразвуковой дефектоскопии. В основе метода лежит способность ультразвуковых колебаний (УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов.
Комплексы состоят из электронного блока, который может включать в себя от 1 до 32 ультразвуковых отдельных каналов, пьезоэлектрических преобразователей (ПЭП) и компьютера.
В каждом канале принятый сигнал усиливается и преобразуется в цифровую форму, обрабатывается специализированным процессором или ПЛИС (программируемая логическая интегральная схема) и далее передается на компьютер. При такой конструкции все каналы работают параллельно под управлением одного компьютера.
Комплексы выпускаются с различным количеством измерительных каналов. По дополнительному заказу потребителя в комплекс может быть изготовлен с РЕЖИМОМ СПЕКТР.
Общий вид программно-аппаратных комплексов неразрушающего контроля «МУЛЬТИСКАН» представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
L-
л
1

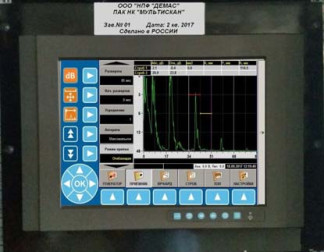

а) экран б) электронный блок
Рисунок 1 - Общий вид программно-аппаратных комплексов неразрушающего контроля «МУЛЬТИСКАН» (ПАК НК «МУЛЬТИСКАН»)
Место
пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и механически защищена. При работе с комплексами пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | MULTISCAN |
| Номер версии (идентификационный номер) ПО | 2.12 и выше |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон установки амплитуды импульсов возбуждения, В (с шагом 5 В) | ±200 |
| Диапазон рабочих частот приемника по уровню - 6 дБ, МГц | от 0,5 до 20,0 |
| Диапазон установки усиления, дБ (с шагом 1,0 и 6,0) | от 0 до 100 |
| Допускаемое отклонение установки усиления в диапазоне от 0 до 80 дБ, дБ | ±2,0 |
| Пределы допускаемой абсолютной погрешности измерений амплитуды сигнала в диапазоне от 0 до 40 дБ, дБ | ±1,0 |
| Диапазон измерений временных интервалов, мкс | от 1 до 2200 |
| Дискретность измерений временных интервалов, мкс | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±0,01 |
| Диапазон установки развертки экрана, мкс (с шагом 1, 10) | от 5 до 2200 |
| Чувствительность приемника, мкВ, не более | 20 |
| Частота следования импульсов ГЗИ (генератор зондирующих импульсов), Гц | от 100 до 10000 |
| Регулировка задержки развертки, мкс (с шагом 1, 10) | от 0 до 2195 |
| Диапазон измерений толщины и глубины залегания дефектов (по стали) с прямым совмещенным преобразователем, мм | от 1 до 900 |
| Диапазон показаний глубины залегания дефектов для стали (при скорости 5950 м/с), мм | от 0 до 6000 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений толщины и глубины залегания дефектов (по стали) с прямым совмещенным преобразователем, мм | ±(0,1 + 0,05-S) где S - измеренное значение толщины, мм |
| Пределы допускаемой абсолютной погрешности измерений толщины изделий (по стали) с прямым преобразователем в диапазоне от 0,3 до 1,0 мм (РЕЖИМ СПЕКТР), мм | ±(0,005 + 0,01-S) где S- измеренное значение толщины изделия, мм |
| Диапазон установки угла ввода, ..,° | от 0 до 90 |
| Время непрерывной работы, ч, не менее | 23 |
| Параметры электрического питания: - напряжение, В - частотой, Гц | 220±22 50±1 |
| Габаритные размеры электронного блока (на 8 каналов), мм, не более - длина - ширина - высота | 482 270 133 |
| Масса электронного блока (на 8 каналов), кг, не более | 10 |
| Условия эксплуатации: 0/~' - температура окружающего воздуха, С - относительная влажность воздуха при 25 0С, % | от +5 до +50 от 0 до 90 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность программно-аппаратных комплексов неразрушающего контроля «МУЛЬТИСКАН» (ПАК НК «МУЛЬТИСКАН»)__
| Наименование | Обозначение | Количество |
| Электронный блок контроля | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Кабель соединения блока питания и электронного блока контроля | - | 1 шт. |
| Преобразователь прямой совмещенный1) | - | 1 шт. |
| Управляющий ПК2) | - | 1 шт. |
| Кабель соединения блока контроля с ПК | - | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
| Промышленная стойка для размещения оборудования2-* | - | 1 шт. |
| Транспортная тара | - | 1 шт. |
| Руководство по эксплуатации | 4276-002-11445455-15 РЭ | 1 экз. |
| Методика поверки | МП № 203-74-2017 | 1 экз. |
| 1) тип и количество зависит от заказа потребителя 2) поставляется по дополнительному заказу потребителя | ||
осуществляется по документу МП № 203-74-2017 «Программно-аппаратные комплексы неразрушающего контроля «МУЛЬТИСКАН» (ПАК НК «МУЛЬТИСКАН»). Методика поверки», утвержденному ФГУП «ВНИИМС» 31 октября 2017 г.
Основные средства поверки:
Генератор сигналов сложной формы AFG3022 (Рег. № 32620-06);
Тестер ультразвуковой МХ01-УЗТ-1 (Рег. № 19101-99);
Комплекты образцовых ультразвуковых мер КМТ176М-1 (Рег. № 6578-78);
Комплект образцов с искусственными отражателями КМД4-У (Рег. № 35581-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
4276-002-11445455-15 ТУ Программно-аппаратные комплексы неразрушающего контроля «МУЛЬТИСКАН» (ПАК НК «МУЛЬТИСКАН»). Технические условия
