| Номер в госреестре | 71253-18 |
| Наименование СИ | Комплексы доставки средств контроля |
| Обозначение типа СИ | КДСК |
| Изготовитель | ООО "Технический центр контроля и диагностики-Атомкомплект", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс доставки средств контроля КДСК (далее - комплекс КДСК) предназначен для измерения линейных и угловых координат расположения средства неразрушающего контроля выявляемых несплошностей.
Основная область применения комплекса КДСК - измерение линейных и угловых координат расположения средства неразрушающего контроля выявляемых несплошностей.
В состав КДСК входят следующие основные компоненты:
-корпус, с установленными на нем исполнительными механизмами;
- блок управления;
- персональный компьютер (далее - ПК) со специальным программным обеспечением. Исполнительный механизм представляет из себя устройство, обеспечивающее: -перемещение КДСК по объекту контроля с помощью программно управляемых
электродвигателей;
-преобразование величины перемещения в электрический сигнал с помощью установленных на нем внешних энкодеров;
-установку на нем средств неразрушающего контроля выявляемых несплошностей.
В зависимости от конструктивных особенностей объекта контроля КДСК имеет 16 исполнений, представленных в таблице 1, отличающихся конструкцией корпуса и местом крепления на нем исполнительных механизмов. При этом принцип управления перемещением и преобразования величины перемещения в электрический сигнал остаются неизменным.
Таблица 1
| . OI И №п | Индекс | Наименование исполнения |
| 1 | КДСК-ГЦНА | Комплекс доставки средств автоматизированного неразрушающего контроля главного циркуляционного насосного агрегата |
| 2 | КДСК - СУЗ | Комплекс доставки средств автоматизированного неразрушающего контроля чехлов приводов стержней управления и защиты |
| 3 | КДСК - ВКУ ПГ | Комплекс доставки средств автоматизированного неразрушающего контроля внутрикорпусных устройств парогенератора |
| 4 | КДСК - КР-ВКУ | Комплекс доставки средств автоматизированного неразрушающего контроля корпуса шсуда под давлением и внутрикорпусных устройств сосуда под давлением |
| 5 | КДСК - ФКР | Комплекс доставки средств автоматизированного неразрушающего контроля фланца корпуса сосуда под давлением |
| 6 | КДСК -АК - ШВК-БЗТ | Комплекс доставки средств автоматизированного неразрушающего контроля шахты внутрикорпусной и блока защитных труб |
| 7 | КДСК -АК - КОЛ-ПГ | Комплекс доставки средств автоматизированного неразрушающего контроля коллекторов парогенератора |
| 8 | КДСК- ВБ | Комплекс доставки средств автоматизированного неразрушающего контроля патрубков блока верхнего |
| 9 | КДСК-РЗБ-ГНЗД | Комплекс доставки средств автоматизированного неразрушающего контроля резьбовых гнезд |
| . OI И №п | Индекс | Наименование исполнения |
| 10 | КДСК - ШПЛ | Комплекс доставки средств автоматизированного неразрушающего контроля шпилек |
| 11 | КДСК-ГБ-ТРБ | Комплекс доставки средств автоматизированного неразрушающего контроля сгибов трубопроводов |
| 12 | КДСК-УГЛ-СС | Комплекс доставки средств автоматизированного неразрушающего контроля угловых сварных соединений патрубков трубопроводов |
| 13 | КДСК-КОЛ-СС | Комплекс доставки средств автоматизированного неразрушающего контроля кольцевых сварных соединений |
| 14 | КДСК-ТРБ-САОЗ | Комплекс доставки средств автоматизированного неразрушающего контроля трубопроводов системы аварийного охлаждения зоны и системы компенсации давления |
| 15 | КДСК-ГБТРБ-САОЗ | Комплекс доставки средств автоматизированного неразрушающего контроля сгибов трубопроводов системы аварийного охлаждения зоны и системы компенсации давления |
| 16 | КДСК-КРПС | Комплекс доставки средств автоматизированного неразрушающего контроля корпусов оборудования |

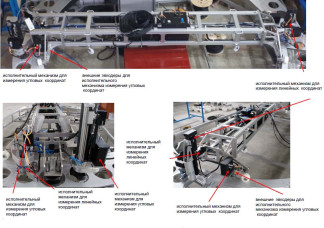

Изображение комплекса КДСК-ГЦНА с указанием расположенных на нем исполнительных механизмов представлено на рисунке 1.
исполнительный механизм для измерения угловых координат
Рисунок 1 - Комплекс доставки средств автоматизированного неразрушающего контроля
главного циркуляционного насосного агрегата
При перемещении КДСК по объекту контроля на выходе внешних энкодеров, установленных на исполнительном механизме, генерируются электрические импульсы, количество которых пропорционально величине перемещения. Последовательность импульсов с выхода энкодеров поступает в блок управления, где преобразуется в цифровой сигнал и передается в ПК. Установленное в ПК специальное программное обеспечение производит расчет величины перемещения КДСК с использованием коэффициента преобразования линейных и угловых координат на один оборот энкодера. В результате обработки сигналов энкодеров на рабочем месте оператора (экран монитора) отображаются текущие линейные и угловые координаты расположения КДСК на объекте контроля.
Программное обеспечение выполняет следующие основные функции:
- управление движением КДСК по объекту контроля;
- обработку сигналов энкодеров с установленным коэффициентом преобразования;
- синхронизацию результатов неразрушающего контроля выявленных несплошностей с координатой расположения КДСК на объекте контроля;
- запись результатов измерения координат в виде файлов.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО, | Manipulator |
| Номер версии (идентификационный номер) ПО | 2.0 или выше |
| Цифровой идентификатор ПО | - |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 3
| Диапазон измерений координат на один оборот энкодера: - линейная координата, мм - угловая координата, ° | от 0,1 до 300 от 0 до 360 |
| Коэффициент преобразования линейных координат на один оборот энкодера, импульс/мм, не менее | 36,22 |
| Коэффициент преобразования угловых координат на один оборот энкодера, импульс/°, не менее | 32,75 |
| Пределы допускаемой абсолютной погрешности на один оборот энкодера: - линейная координата, мм - угловая координата, ° | ±1,0 ±0,5 |
| Диапазон рабочих температур, °С | от +10 до +55 |
| Потребляемая мощность, кВт, не более | 150 |
| Масса (максимальная масса КДСК), кг, не более | 2300 |
| Габаритные размеры (максимальные размеры КДСК): длина, мм, не более ширина, мм, не более высота, мм, не более | 4600 4600 9500 |
наносится на титульный лист руководства по эксплуатации печатным способом.
В комплект поставки входят:
- комплекс КДСК - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- паспорт - 1 шт.;
- руководство по эксплуатации ПО - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу ТЦКД.10.03.000 МП «Комплексы доставки средств контроля КДСК. Методика поверки», утвержденному АО «НИИФИ» 04.04.2018 года.
Основные средства поверки: штангенциркуль ТТТЦ-ТТТ-500-0,1 (Госреестр №24156-02, диапазон измерений от 0 до 500 мм, погрешность ±0,1 мм), делительная головка ОДГЭ-5 (Госреестр №26906-04, диапазон задаваемых углов от 0 до 360-n град, погрешность ±(5+5sina/2) с).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены эксплуатационном документе.
Комплекс доставки средств контроля КДСК. Руководство по эксплуатации ТЦКД.10.03.000 РЭ.
| Зарегистрировано поверок | 49 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
