Государственный реестр средств измерений

Анализаторы общего органического углерода QbD 1200, 71215-18

Анализаторы общего органического углерода QbD 1200 (далее - анализаторы) предназначены для измерений массовой концентрации органического углерода в воде.
Карточка СИ
Номер в госреестре 71215-18
Наименование СИ Анализаторы общего органического углерода
Обозначение типа СИ QbD 1200
Изготовитель "HACH", США; Фирма "Beckman Coulter, Inc.", США
Год регистрации 2018
Срок свидетельства 21.05.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы общего органического углерода QbD 1200 (далее - анализаторы) предназначены для измерений массовой концентрации органического углерода в воде.

Описание

Принцип действия анализаторов общего органического углерода QbD1200 основан на УФ/персульфатном окислении и недисперсионном инфракрасном обнаружении для анализа ООУ в пробах воды. Анализатор имеет встроенную операционную систему, которая управляется посредством сенсорного экрана или с помощью вспомогательных USB клавиатуры и мыши. Данный аппарат предусматривает возможность использования вместе с автодозатором.

Конструктивно анализаторы состоят из корпуса, в который встроены впускное отверстие для газа-носителя (давление на баллонном редукторе газа-носителя должно составлять от 241 до 689 кПа), пробоотборная трубка, шприцевой насос, озоновый фильтр, трубка для реактива, съемный поддон, бутыль для реактива, УФ-реактор, дренажная трубка, емкость газожидкостного сепаратора (ГЖС) для воды. Анализатор имеет встроенную операционную систему, которая управляется посредством сенсорного экрана или с помощью вспомогательных USB клавиатуры и мыши. Анализатор предусматривает возможность использования вместе с автодозатором.

Анализаторы различаются габаритными размерами и диапазонами измерений.

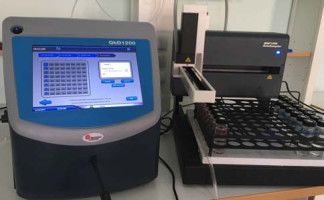

Общий вид анализаторов общего органического углерода QbD 1200, представлен на рисунке 1.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Анализаторы общего органического углерода QbD 1200 имеют встроенное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.

Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.

Программное обеспечение идентифицируется при включении анализатора.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние программного обеспечения.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Идентификационные данные (признаки)

Значение

QbD 1200

Идентификационное наименование ПО

QbD 1200

Номер версии (идентификационный номер) ПО, не ниже

V1.3

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой концентрации углерода, мкг/дм3

от 0,4 до 100000

Пределы допускаемой абсолютной погрешности измерений массовой концентрации углерода, мкг/дм3:

-    в диапазоне от 0,4 до 50 мкг/дм3 включ.

-    в диапазоне св. 50 до 100 мкг/дм3 включ.

±10

±15

Пределы допускаемой относительной погрешности измерений массовой концентрации углерода, %:

-    в диапазоне св. 100 до 1000 мкг/дм3 включ.

-    в диапазоне св. 1000 мкг/дм3

±10

±15

Наименование характеристик

Значение

Напряжение от сети переменного тока с частотой 50±1 Гц, В

220+22_зз

Потребляемая сила тока, В А, не более

250

Масса, кг, не более

14

Габаритные размеры, мм, не более - глубина

510

- ширина

320

- высота

410

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +40

- относительная влажность воздуха, %

от 5 до 80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

10

Знак утверждения типа

наносится на корпус анализатора в виде клеевой этикетки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор

-

1 шт.

Набор комплектующих

-

1 комплект

Кабель питания

-

1 комплект

Раствор калибровочный

-

1 комплект

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 209-046-2017

1 экз.

Поверка

осуществляется по документу МП 209-046-2017 «Анализаторы общего органического углерода QbD 1200. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 ноября 2017 г.

Основные средства поверки:

- СО состава калия фталевокислого кислого (бифталата калия) ГСО 2216-81.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Beckman Coulter, Inc.», США
