| Номер в госреестре | 71212-18 |
| Наименование СИ | Мерник металлический технический 1-го класса |
| Обозначение типа СИ | К7-ВМА |
| Изготовитель | ООО "Бальзам", г.Нижний Новгород |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический технический 1-го класса К7-ВМА предназначен для измерений объема жидкости.
Принцип работы мерника металлического технического 1-го класса К7-ВМА основан на измерении объема жидкости методом слива или налива. При измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник металлический технический 1-го класса К7-ВМА через наливной кран. После заполнения мерника металлического технического 1-го класса К7-ВМА измеряемую среду сливают через сливной кран сплошной струей в средство измерений (метод налива). Вместимость средства измерений также определяют, выливая измеряемую среду из средства измерений в мерник металлический технический 1-го класса К7-ВМА (метод слива).
Мерник металлический технический 1-го класса К7-ВМА представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. В крышке имеется смотровое окно и приспособление, служащее для сообщения внутренней полости мерника с атмосферой. На корпусе мерника металлического технического 1-го класса К7-ВМА расположены три пробно-спускных крана, служащих для снижения уровня жидкости до необходимого объема и для отбора проб, термометры технические жидкостные ТТЖ-М (регистрационный номер 12490-12) для измерения температуры жидкости и смотровые окна со шкальными пластинами, необходимыми для измерений объема жидкости. Внутри корпуса имеется переливная труба, устанавливающая уровень жидкости по отметке номинальной вместимости и наливная труба для залива жидкости.

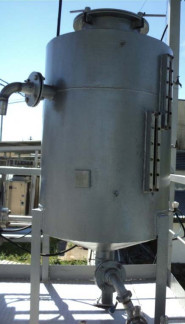

Общий вид мерника металлического технического 1-го класса К7-ВМА представлен на рисунке 1.
Пломбировка от несанкционированного доступа мерника металлического технического 1-го класса К7-ВМА осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенные через отверстия в болтах, установленных на сливном кране и на шкалах мерника и через отверстия на крышке мерника. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость при температуре плюс 20 °С, дм | 500 |
| Вместимость, соответствующая верхней отметке шкалы при температуре плюс 20 °С, дм | 500 |
| Вместимость, соответствующая нижней отметке шкалы при температуре плюс 20 °С, дм | 180 |
| Пределы допускаемой относительной погрешности мерников при температуре плюс 20 °С, % | ±0,2 |
| Наименование характеристики | Значение |
| Измеряемая среда | вода и другие неагрессивные жидкости по отношению к материалам мерника |
| Температура измеряемой среды, оС | от +10 до +30 |
| Габаритные размеры, мм, не более | |
| - высота | 1800 |
| - ширина | 890 |
| - длина | 1075 |
| Масса, кг, не более | 300 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | от +10 до +30 |
| - атмосферное давление, кПа | от 84 до 106 |
| - относительная влажность, % | от 30 до 80 |
| Средняя наработка на отказ, ч | 40 000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, закрепленную на корпусе мерника металлического технического 1-го класса К7-ВМА методом гравирования, и в верхнюю часть по центру титульного листа паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса | К7-ВМА, заводской № 5 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу МП 0714-1-2017 «Инструкция. ГСИ. Мерники металлические технические 1-го класса К7-ВМА. Методика поверки», утвержденному ФГУП «ВНИИР»
22.12.2017 г.
Основные средства поверки:
- рабочий эталон единицы объема 1-го разряда по ГОСТ 8.470-82;
- - колбы 1-го класса точности номинальной вместимостью 0,05; 0,25; 0,5; 1 дм3 (регистрационный номер фонде 4783-04)
- термометры технические жидкостные ТТЖ-М (регистрационный номер 12490-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 20.08.2025 |
