| Номер в госреестре | 71168-18 |
| Наименование СИ | Машина разрывная |
| Обозначение типа СИ | ИР 5113-100 |
| Изготовитель | АО "Точприбор", г.Иваново |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина разрывная ИР 5113-100 (далее - машина) предназначена для измерений силы, приложенной к образцу, при проведении испытаний на растяжение образцов из пластмасс, черных и цветных металлов и других материалов в пределах ее технических возможностей.
Принцип измерения основан на преобразовании силы, приложенной к испытываемому образцу датчиком силоизмерительным, в аналоговый электрический сигнал, изменяющийся пропорционально этой силе.
Машина состоит из основания и закрепленной на нем рамы с подвижной и неподвижной траверсами, блоков управления, датчика силоизмерительного, печи и пульта оператора. Задания режимов работы машины и измерений осуществляются с помощью программного обеспечения «IRTest». ПО «IRTest» также осуществляет построение диаграммы текущего испытания и расчет параметров и характеристик, необходимых для анализа физико-механических свойств материалов образцов с помощью программы «Analyzer».
Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Испытываемый образец устанавливается в захваты между подвижной и неподвижной траверсами. Датчик силоизмерительный закреплен на неподвижной траверсе сверху.

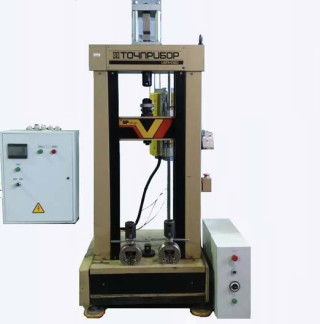

1-испытательная установка, 2 -датчик силоизмерительный,
3 - печь системы СТИ-2Р, 4 - пульт оператора ПО-5,
5 -блок управления машиной ИР 5113-1003, 6- блок управления системой СТИ-2Р
Рисунок 1 - Внешний вид машины разрывной ИР 5113-100
Программное обеспечение (далее - ПО) предназначено для управления машиной, задания режимов испытаний, осуществляет функции сбора, обработки, представления и сохранения измерительной информации, а также осуществляет расчет параметров и характеристик, необходимых для анализа физико-механических свойств материалов образцов.
Сведения о ПО приведены в таблицах 1 - 2.
Таблица 1
| Идентификационное наименование ПО | IRTest |
| Номер версии ПО | 1.0.0.6 |
| Цифровой идентификатор ПО | C8EB45F4549485A84493B52EA55F7681 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 2
| Идентификационное наименование ПО | Analyzer |
| Номер версии ПО | - |
| Цифровой идентификатор ПО | 315B7A0220B2BF04F4F13E3CC4CD5020 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
представлены в таблице 3.
Таблица 3
| Наименование параметра | Значение |
| Диапазон измерений силы, кН | от 2 до 100 |
| Дискретность, кН | 0,01 |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне, % - от 2 до 20 кН включ. | ±2 |
| - св. 20 до 100 кН включ. | ±1 |
| Размах результатов измерений силы в диапазоне измерений, % - от 2 до 20 кН включ. | 3 |
| - св. 20 до 100 кН включ. | 1 |
| Рабочий ход траверсы, не менее, мм | 900 |
| Диапазон измерений перемещения активного захвата, мм | от 0,5 до 500,0 |
| Скорость перемещения активного захвата, мм/мин | от 0,01 до 200,00 |
| Пределы допускаемой абсолютной погрешности измерений перемещения активного захвата, мм - от 0,5 до 10 мм включ. | ±0,1 |
| - св. 10 до 500 мм включ. | ±0,3 |
| Пределы допускаемой относительной погрешности задания скорости перемещения активного захвата, % - от 0,5 до 1 мм/мин включ. | ±20 |
| - св. 1 до 5 мм/мин включ. | ±5 |
| - св. 5 до 50 мм/мин включ. | ±1 |
| Наименование параметра | Значение |
| Ширина рабочего пространства, мм, не более | 450 |
| Габаритные размеры установки, мм, не более: | |
| - ширина | 1110 |
| - длина | 650 |
| - высота | 2560 |
| Масса машины, кг, не более | 1900 |
| Электропитание осуществляется переменным током | |
| - напряжением, В | 220±22 |
| - частотой, Гц | 50,0±0,4 |
| Общая потребляемая мощность, не более, кВт | 3 |
| Рабочие условия | |
| - температура в помещении, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
наносится на переднюю поверхность рамы машины и на титульный лист документа Гб 2.773.264 РЭ «Машина разрывная ИР 5113-100. Руководство по эксплуатации» в виде наклейки.
представлена в таблице 4.
Таблица 4
| Наименование и обозначение составных частей | Количество |
| Машина разрывная ИР 5113-100 в составе: | |
| Установка испытательная | 1 шт. |
| Датчик силоизмерительный H3-C3-10t-6B-D41 (фирма ZEMIC) | 1 шт. |
| Пульт оператора ПО-5 | 1 шт. |
| Система высокотемпературных испытаний СТИ-2Р | 1 шт. |
| Устройство соединительное | 1 шт. |
| Комплект универсальных клиновых захватов ЗКУ-100 | 1 комплект |
| Наборы сменных губок: - для проведения испытаний листового проката от 0 до 7 мм - для проведения испытаний листового проката от 7 до 14 мм - для проведения испытаний цилиндрических образцов диаметром от 4 до 9 мм - для проведения испытаний цилиндрических образцов диаметром от 9 до 14 мм | 1 комплект 1 комплект 1 комплект 1 комплект |
| Программное обеспечение «IRTest» с программой для анализа физикомеханических свойств материалов образцов «Analyzer» | 1 шт. |
| Эксплуатационная документация: - Машина разрывная ИР 5113-100. Руководство по эксплуатации. Гб 2.773.264 РЭ - Машина разрывная ИР 5113-100. Методика поверки. ИР 5113-100 МП - Машина разрывная ИР 5113-100.Формуляр. Гб 2.773.264 ФО - Пульт оператора ПО-5. Гб 2.773.264. Руководство по эксплуатации | 1 экз. 1 экз. 1 экз. 1 экз. |
осуществляется по документу ИР 5113-100 МП «Машина разрывная ИР 5113-100. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» 18.12.2017 г. Основные средства поверки:
- рабочий эталон 2-ого разряда по ГОСТ 8.640-2014, обеспечивающий измерение силы от 2 до 100 кН, пределы допускаемых значений доверительных границ относительной суммарной погрешности при доверительной вероятности Р=0,95 не более ±0,12 %,
- штангенрейсмас ШРЦ-600-0,01, предел измерений 600 мм, пределы допускаемой абсолютной погрешности измерений ±0,05 мм (номер в Федеральном информационном фонде 27502-04),
- головка измерительная цифровая Marcator 1086, предел измерений 25 мм, пределы допускаемой абсолютной погрешности измерений ±0,005 мм (номер в Федеральном информационном фонде 39792-08),
- индикатор часового типа ИЧ50, класс точности 1, предел измерений 50 мм, пределы допускаемой абсолютной погрешности измерений ±40 мкм (номер в Федеральном информационном фонде 33841-07),
- секундомер механический СОСпр-2б-2-000 (номер в Федеральном информационном фонде 11519-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю поверхность рамы машины и на свидетельство
о поверке в виде оттиска клейма или иным способом.
отсутствуют.
Нормативные документы, устанавливающие требования к машине разрывной ИР 5113-100
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
