| Номер в госреестре | 71120-18 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | SF-60-DI |
| Изготовитель | "Smith Meter GmbH and F.A. Sening GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости лопастные SF-60-DI (далее - счетчики) предназначены для измерения объема жидкостей.
Принцип работы счетчика основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счетчик.
Конструктивно счетчик состоит из первичного преобразователя расхода, механического счетного устройства или преобразователя импульсов. Ротор состоит из четырех лопастей, которые образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которого ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительной камеры. Вращение ротора передается через редуктор на механическое отсчетное устройство или посредством преобразователя импульсов преобразуется в электрический импульсный сигнал.

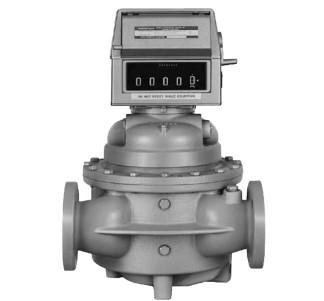

Общий вид счетчика представлен на рисунке 1.
[
Рисунок 2 - Места пломбирования и нанесения знака поверки счетчика жидкости
лопастного SF-60-DI
отсутствует.
Таблица 1 - Метрологические характеристики
| Диапазон измерений объемного расхода жидкости, м3/ч | от 15 до 135 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 |
Таблица 2 - Основные технические характеристики
| Диаметр условного прохода, мм | 100 |
| Максимальное давление жидкости, кПа | 1600 |
| Наибольшая динамическая вязкость измеряемой среды, мПас | 400 |
| Диапазон измерения температуры жидкости, °С | от -29 до +70 |
| Габаритные размеры (Д/Ш/В), мм, не более | 500x500x782 |
| Масса, кг, не более | 109 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм. рт. ст.) | от -29 до +65 от 30 до 80 84-106,7 (630-800) |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 15 30000 |
наносится методом штамповки на этикетку, закрепляемую на корпусе счетчика и в виде наклейки на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик жидкости лопастной | SF-60-DI | 4 шт. |
| Паспорт | 18EH-112386 ПС; 18GE-113983 ПС; 18GE-113982 ПС; 18EH-112387 ПС | 4 экз. |
| «Счетчики жидкости лопастные SF-60-DI. Методика поверки» | 18-18/021 МП | 1 экз. |
осуществляется по документу 18-18/021 МП «ГСИ. Счетчики жидкости лопастные SF-60-DI. Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 29.09.2017 г.
Основные средства поверки:
рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256, часть 2 (установка поверочная средств измерений объема и массы УПМ-2000, вместимость 2000 дм3, погрешность ±0,05 %, регистрационный номер 45711-16).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки наносится оттиском клейма поверителя на пломбы, установленные на механическом счетном устройстве, измерительном и калибровочном механизме на контровочной проволоке, пропущенной через специальные отверстия.
отсутствуют.
Приказ Ростандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация фирмы «Smith Meter GmbH and F.A. Sening GmbH»
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
