| Номер в госреестре | 71099-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | ООО "Уфимская монтажная фирма №2 Востокнефтезаводмонтаж", г.Уфа |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объёма сырого рассола, а также для его приема, хранения и отпуска.

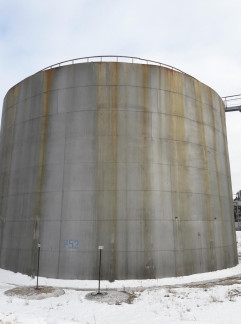

Резервуары представляют собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, имеющей уклон от центра к периферии. В центре резервуара установлена стойка из металлической трубы.
Стенки резервуаров изготовлены из листовой стали. В нижнем поясе стенки резервуаров имеется 2 люка-лаза Ду-500мм, 2 приемно-раздаточных патрубка Ду 250 мм, узел управления задвижками выведен в отдельное помещение.
Каждый резервуар снабжен шахтной лестницей для доступа на крышу, которая оборудована площадками обслуживания. В крыше резервуаров имеется вентиляционный патрубок Ду250 мм-1 шт., люк-лаз Ду-500 мм-2 шт., смотровой (световой) люк Ду-150 мм-1 шт.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм - высота резервуара - диаметр резервуара по нижнему поясу | 11920 18980 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-3000 | 4 шт. |
| Паспорт | - | 4 экз. |
| Г радуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
рулетка измерительная металлическая 2 класса точности, Р30Н2К (регистрационный номер № 29631-05);
рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный номер № 29631-05);
линейка измерительная металлическая (регистрационный номер № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
нивелир оптический с компенсатором RGK N - 32 (регистрационный номер № 61529-15); рейка нивелирная телескопическая VEGA TS3M (регистрационный номер № 51835-12). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-3000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерения объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 28.07.2025 |
