Резервуары вертикальные стальные цилиндрические РВС-200, РВС-1000, 71050-18

Резервуары вертикальные стальные цилиндрические РВС-200, РВС-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	71050-18
Наименование СИ	Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ	РВС-200, РВС-1000
Изготовитель	АО "Газпромнефть-Терминал", г.Новосибирск
Год регистрации	2018
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВС-200 (№ 16), РВС-1000 (№ 17) расположены на Ишимской нефтебазе, Тюменская обл., г. Ишим, ул. М.Садовая, 205 «Б».

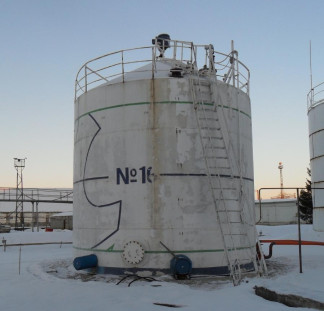

Общий вид резервуаров вертикальных стальных цилиндрических РВС-200, РВС-1000 представлен на рисунках 1, 2.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-200, РВС-1000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Наименование характеристики	Значение
	РВС-200	РВС-1000
Номинальная вместимость, м3	200	1000
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %	±0,2
Средний срок службы, лет, не менее	20
Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 2

Наименование	Количество
Резервуар вертикальный стальной цилиндрический РВС-200	1 шт.
Паспорт	1 экз.
Г радуировочная таблица	1 экз.
Резервуар вертикальный стальной цилиндрический РВС-1000	1 шт.
Паспорт	1 экз.
Г радуировочная таблица	1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р30У2К (регистрационный номер 51171-12);

- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный номер 55464-13);

- толщиномер ультразвуковой 37DL PLUS (регистрационный номер 29754-05), диапазон измерений от 3,0 до 50,0 мм;

- нивелир технический 3Н-5Л (регистрационный номер 13534-93), СКП измерения превышений 5 мм;

- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;

- штангенциркуль ТТТЦ-ТТ (регистрационный номер 25387-03), диапазон измерений от 0 до 250 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
