                | Номер в госреестре | 70936-18 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | серии MDO-72000EX |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 23.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серий MD0-72000EX, MD0-72000EG (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Осциллографы изготавливаются в виде следующих модификаций:
- серия MD0-72000EX: MD0-72072EX, MD0-72074EX, MD0-72102EX, MD0-72104EX, MDO- 72202EX, MD0-72204EX;
- серия MD0-72000EG: MD0-72072EG, MD0-72074EG, MD0-72102EG, MD0-72104EG, MDO- 72202EG, MDO-72204EG.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов.
Модификации серии MDO-72000EG имеют режим анализатора спектра и встроенный двухканальный генератор сигналов произвольной формы. Модификации серии MDO-72000EX имеют режим анализатора спектра, встроенный двухканальный генератор сигналов произвольной формы, встроенный цифровой мультиметр и встроенный источник питания.
Для предотвращения от несанкционированного доступа осциллографы имеют закрепительные клейма (наклейки), закрывающие головки винтов крепления корпуса.

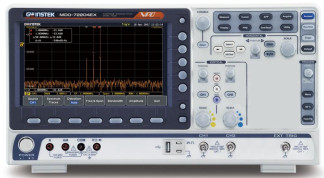

Внешний вид осциллографов представлен на рисунках 1 и 2. На рисунке 2 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели осциллографов.
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Версия ПО |
| Номер версии (идентификационный номер ПО) | Не ниже 1.00 |
приведены в таблицах 2 - 6.
| Наименование характеристики | Значение характеристики | |||||
| MD0- 72072EX, MD0- 72072EG | MDO- 72074EX, MDO- 72074EG | MDO- 72102EX, MDO- 72102EG | MDO- 72104EX, MDO- 72104EG | MDO- 72202EX, MDO- 72202EG | MDO- 72204EX, MDO- 72204EG | |
| Полоса пропускания (по уровню -3 дБ), МГц | от 0 до 70 | от 0 до 70 | от 0 до 100 | от 0 до 100 | от 0 до 200 | от 0 до 200 |
| Время нарастания переходной характеристики, нс, не более | 5 | 5 | 3,5 | 3,5 | 1,75 | 1,75 |
| Количество каналов | 2 | 4 | 2 | 4 | 2 | 4 |
| Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном или двух каналах - при включенных трех или четырех каналах | 1000 | 1000 500 | 1000 | 1000 500 | 1000 | 1000 500 |
| Диапазон установки коэффициентов отклонения Ко, мВ/дел | от 1 до 10000 | |||||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ при Ко = 1 мВ/дел, при Ко > 2 мВ/дел. | ±(0,05 8 Ко+1) ±(0,03 8Ко+1) где Ко - значение коэффициента отклонения, мВ/дел | |||||
| Диапазон установки коэффициентов развертки, с/дел | от 1 10-9 до 100 | |||||
| Пределы допускаемой относительной погрешности частоты опорного генератора, % | ±0,005 | |||||
| Примечание 1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С | ||||||
Таблица 3 - Метрологические и технические характеристики встроенного генератора сигналов произвольной формы (серии MD0-72000EX, MD0-72000EG) 1)_
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Количество каналов | 2 |
| Частота дискретизации, МГц | 200 |
| Стандартные формы выходных сигналов | синусоидальная, прямоугольная, треугольная, импульсная, постоянного смещения, кривая Г аусса, экспоненциальный импульс, кардиосигнал |
| Диапазон установки частоты для синусоидального сигнала, Гц | от 0,1 до 25106 |
| 1 | 2 |
| Диапазон установки частоты для прямоугольного сигнала, Гц | от 0,1 до 15106 |
| Диапазон установки частоты для импульсного сигнала, Гц | от 0,1 до 15106 |
| Диапазон установки частоты для треугольного (пилообразного) сигнала, Гц | от 0,1 до 1106 |
| Пределы допускаемой относительной погрешности частоты опорного генератора, % | ±0,005 |
| Диапазон установки значения размаха напряжения (от пика до пика) на нагрузке 50 Ом, В | от 0,01 до 2,5 |
| Диапазон установки значения постоянного смещения на нагрузке 1 МОм, В | от 0,02 до 2,5 |
| Пределы допускаемой относительной погрешности установки значения размаха напряжения на частоте 1 кГц, % | ±2 |
| Неравномерность амплитудно-частной характеристики сигнала синусоидальной формы относительно 1 кГц, дБ | ±0,5 |
| Примечание 1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С | |
Таблица 4 - Метрологические и технические характеристики встроенного цифрового мультиметра (серия MD0-72000EX) 1)_
| Наименование характеристики | Значение характеристики | |||||
| 1 | 2 | |||||
| Режим изме | рения напряжения постоянного тока | |||||
| Верхний предел диапазона измерений напряжения постоянного тока, В | 5 10-2 | 0,5 | 5 | 50 | 500 | 1000 |
| Разрешение k, В | 110-5 | 110-4 | 110-3 | 110-2 | 0,1 | 1 |
| Пределы допускаемой абсолютной погрешности, В | ±(Г10-3-|Цизм|+5'к) | |||||
| Режим изме | рения напряжения переменного тока | |||||
| Верхний предел диапазона измерений напряжения переменного тока, В | 5 10-2 | 0,5 | 5 | 50 | 500 | 700 |
| Разрешение k, В | 110-5 | 110-4 | 110-3 | 110-2 | 0,1 | 1 |
| Пределы допускаемой абсолютной погрешности, В | ±(1,5 10-2иизм +15k) | |||||
| Диапазон частот, Гц | от 50 до 1000 | |||||
| 1 | 2 | |||||
| Режим измерения силы постоянного тока | ||||||
| Верхний предел диапазона измерений силы постоянного тока, А | 5 10-2 | 0,5 | 10 | |||
| Пределы допускаемой абсолютной погрешности, А | ±(5-10-3-|1изм| +5 10-5) | ±(5-10-3-|1изм| +5 10-2) | ||||
| Режим измерения силы переменного тока | ||||||
| Верхний предел диапазона измерений силы переменного тока, А | 5 10-2 | 0,5 | 10 | |||
| Пределы допускаемой абсолютной погрешности, А | ±(1,5 10-21изм +5 10-5) | ±(3-10-2-1изм +5 10-2) | ||||
| Диапазон частот, Гц | от 50 до 1000 | |||||
| Режим измерения сопротивления | ||||||
| Верхний предел диапазона измерения сопротивления, Ом | 50 | 500 | 5103 | 5104 | 5105 | 5106 |
| Разрешение k, Ом | 0,01 | 0,1 | 1 | 10 | 1102 | 1103 |
| Пределы допускаемой абсолютной погрешности, Ом | ±(3 10-3^изм +3k) | ±(5•10-3•Rизм +5k) | ||||
| Примечания 1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С иизм - измеренное значение напряжения постоянного или переменного тока, В; !изм - измеренное значение силы постоянного или переменного тока, А; R^ - измеренное значение напряжения постоянного тока, Ом. | ||||||
Таблица 5 - Метрологические и технические характеристики встроенного источника питания (серия MDQ-72000EX) 1)_
| Наименование характеристики | Значение характеристики |
| Количество выходов | 2 |
| Диапазон напряжения, В | от 1 до 5 |
| Максимальный выходной ток, А | 1 |
| Пределы допускаемой относительной погрешности установки выходного напряжения, % | ±3 |
| Уровень пульсаций выходного напряжения, мВ (среднее квадратическое значение) | 50 |
| Примечание 1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С | |
Таблица 6 - Общие технические характеристики
| Наименование характеристики | Значение характеристики |
| Входной импеданс, МОм / пФ | 1 / 16 |
| Напряжение сети питания, В | от 100 до 240 |
| Частота сети питания переменного тока, Гц | от 47 до 63 |
| Г абаритные размеры (ширина х высота х глубина), мм | 384x208x127,3 |
| Масса, кг | 3,0 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +40 °С, %, не более | 25±5 80 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 5.
Таблица 8 - Комплектность осциллографов
| Наименование и обозначение | Количество, шт. | Примечание |
| Осциллограф | 1 | |
| Сетевой кабель | 1 | |
| Руководство по эксплуатации | 1 | |
| Пробник-делитель | по числу каналов | |
| Кабель измерительный ВЧ | 1 | |
| Провод измерительный с зажимом типа «крокодил» | 2 | Для модификаций серии MDO-72000EX |
| Щуп измерительный | 2 | |
| Методика поверки ПР-07-2018МП | 1 |
осуществляется по документу ПР-07-2018МП «ГСИ. Осциллографы цифровые запоминающие серий MDO-72000EX, MDO-72000EG Методика поверки», утвержденному АО «ПриСТ» 22 февраля 2018 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011),
- калибратор многофункциональный Fluke 5522A/5520A (Госреестр № 51160-12),
- осциллограф цифровой запоминающий HDO6104AR (Госреестр № 68188-17),
- частотомер универсальный CNT-90XL (Госреестр № 41567-09),
- вольтметр универсальный цифровой В7-78/1 (Госреестр № 41567-09, 2 разряд по ГОСТ 8.648-2008).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий MDO-72000EX, MDO-72000EG
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
| Зарегистрировано поверок | 96 |
| Поверителей | 15 |
