| Номер в госреестре | 70890-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 700 м3, 1000 м3, 2000 м3, 3000 м3, 5000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические расположены в филиалах «Хандыгская нефтебаза» АО «Саханефтегазсбыт».

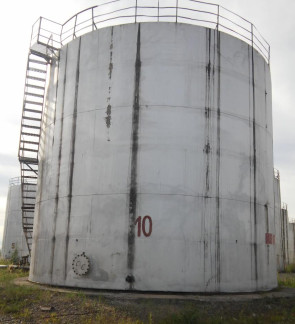

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 представлен на рисунках: 1, 2, 3, 4, 5.
Таблица 1- Месторасположение и заводские номера резервуаров
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные вертикальные цилиндрические РВС-700 | |
| 4, 5, 10, 40 | Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга, ул. Кычкина, 53 |
| 1, 3, 5а, 7 | Нефтесклад, Республика Саха (Якутия), Таттинский район, с. Усть-Татта, ул. Алданская, 12 |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |
| 39 | Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга, ул. Кычкина, 53 |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | |
| 13 | Нефтесклад, Республика Саха (Якутия), Таттинский район, с. Усть-Татта, ул. Алданская, 12 |
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |
| 3, 8, 9, 14, 23, 24, 25, 27, 28 | Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга, ул. Кычкина, 53 |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |
| 1, 19, 20, 21, 22, 26, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38 | Парк, Республика Саха (Якутия), Томпонский район, пгт. Хандыга, ул. Кычкина, 53 |
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 не предусмотрено.
отсутствует.
| Таблица 2 - Метрологические ха | рактеристики | ||||
| Наименование характеристики | Значение | ||||
| РВС-700 | РВС-1000 | РВС-2000 | РВС-3000 | РВС-5000 | |
| Номинальная вместимость, м3 | 700 | 1000 | 2000 | 3000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | ±0,10 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-700 РВС-1000 РВС-2000 РВС-3000 РВС-5000 | |
| Условия эксплуатации: | |
| Температура окружающего о/~' воздуха, С | - 40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-700 | 8 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-700 | 8 экз. |
| Г радуировочная таблица | 8 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-1000 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-2000 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-3000 | 9 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-3000 | 9 экз. |
| Г радуировочная таблица | 9 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 16 шт. |
| Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-5000 | 16 экз. |
| Г радуировочная таблица | 16 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
| Зарегистрировано поверок | 36 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
