| Номер в госреестре | 70846-18 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-55, РГС-65 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-55, РГС-65 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары горизонтальные стальные цилиндрические РГС-55, РГС-65 представляют собой горизонтальные стальные цилиндрические сосуды с коническими днищами. Расположение резервуаров - наземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары горизонтальные стальные цилиндрические РГС-55 (№№ 20, 21), РГС-65 (№№ 18, 19) расположены на складе № 1 Новосинеглазовской нефтебазы, Челябинская обл., п. Новосинеглазово, ул. Советская, 1б.

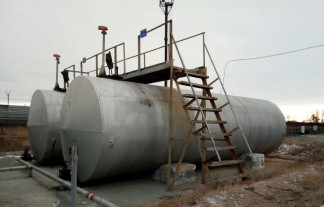

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-55, РГС-65 приведен на рисунках 1,2.
отсутствует.
Таблица 1
| Наименование характеристики | Значение | |||
| РГС-55 | РГС-65 | |||
| № 20 | № 21 | № 18 | № 19 | |
| Номинальная вместимость, м3 | 55 | 55 | 65 | 65 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,28 | ±0,30 | ±0,27 | ±0,26 |
| Средний срок службы, лет, не менее | 20 | |||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар горизонтальный стальной цилиндрический РГС-55 | 2 шт. |
| Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
| Резервуар горизонтальный стальной цилиндрический РГС-65 | 2 шт. |
| Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р30У2К (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный номер 55464-13);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений от 0,8 до 30,0 мм;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;
- штангенциркуль ТТТЦ-ТТ (регистрационный номер 25387-03), диапазон измерений от 0 до 250 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3540-2015 «Масса и объем нефтепродуктов. Методика измерений в резервуарах горизонтальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный ФР.1.29.2015.21901.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Техническая документация АО «Газпромнефть-Терминал».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
