| Номер в госреестре | 70804-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический с понтоном |
| Обозначение типа СИ | РВСП-10000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000 предназначен для измерения объема нефти, а также для приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический с понтоном, номинальной вместимостью 10000 м .
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища, сферической крыши и алюминиевого понтона.
Цилиндрическая стенка резервуара включает в себя шесть цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.
Днище резервуара - коническое с уклоном 1:100 от центра к окрайке.
Основание резервуара выполнено в виде монолитного железобетонного фундамента. Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуар РВСП-10000 заводской номер 1 расположен на площадке НПС «Азнакаево», Республика Татарстан, Азнакаевский район, Агерзинское сельское поселение.

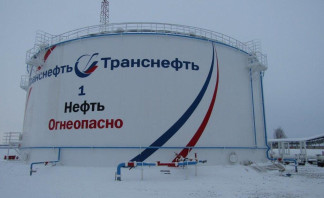

Общий вид резервуара стального вертикального цилиндрического с понтоном РВСП-10000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического с понтоном РВСП-10000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВСП-10000 | |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВСП-10000 | |
| Габаритные размеры: - диаметр внутренний резервуара, мм - высота стенки резервуара, мм | 34200 11940 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-10000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический с понтоном. Паспорт | РВСП-10000 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому с понтоном РВСП-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
