Системы бесплëночные автоматизированные рентгенометрические БАРС, 70761-18

Назначение

Системы бесплёночные автоматизированные рентгенометрические «БАРС» (далее -системы) предназначены для измерений линейных размеров (длины, ширины и высоты) дефектов при использовании радиографического метода.

Описание

В состав системы входят:

-    модуль детекторный, включающий в себя экран сцинтилляционный;

-    каретка автоматизированная для перемещения и позиционирования с колесами магнитными;

-    блок управления и питания с зарядным устройством и соединительным кабелем;

-    ноутбук с установленным программным обеспечением (далее - ПО) «БАРС клиент». Принцип действия системы основан на преобразовании рентгеновского излучения, от

внешнего аппарата рентгеновского прошедшего через объект контроля, в цифровое изображение. Требования к рентгеновским аппаратам, применяемым с системой установлены в ГОСТ 25113-86. Рентгеновское излучение от рентгеновского аппарата, воздействует на экран сцинтилляционный модуля детекторного. Под воздействием рентгеновского излучения экран сцинтилляционный начинает светится. Сила света преобразуется в электрический ток, сигнал которого усиливается и преобразуется в цифровой код, в электронной схеме модуля детекторного формируется и передается на блок управления и питания цифровое изображение рентгеновского снимка объекта контроля. Информационный обмен между блоком управления и питания и ноутбуком с установленным ПО «БАРС клиент» осуществляется по беспроводной Wi-Fi связи стандарта IEEE 802.11. ПО «БАРС клиент» осуществляет отображение, обработку и хранение полученного изображения объекта контроля.

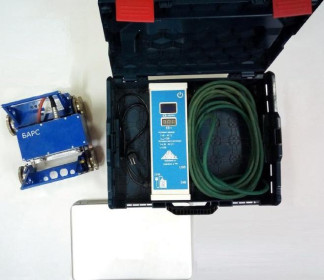

Системы используются при панорамном и фронтальном просвечивании объектов контроля. Общий вид системы представлен на рисунке 1.

1 - модуль детекторный; 2 - каретка автоматизированная; 3 - блок управления и питания;

4 - ноутбук

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка модуля детекторного осуществляется нанесением голографической защитной наклейки завода-изготовителя на винт крепления крышки детекторного модуля к корпусу.

Место пломбирования заводом-изготовителем

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечения системы, установлено на ноутбуке. ПО «БАРС клиент», осуществляет обработку измерительной информации (файл метрологически значимой части ПО «БАРС клиент» - «libbars_lrsp.so») отображение, хранение, а так же проверку работоспособности системы и установку параметров съемки.

Уровень защиты ПО системы «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО системы приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики системы нормированы с учетом влияния программного обеспечения.

Технические характеристики

приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта печатным способом.

Комплектность

Комплектность системы приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 300-17 «Системы бесплёночные автоматизированные рентгенометрические «БАРС» Методика поверки», утвержденному ФБУ «Томский ЦСМ» 20 ноября 2017 г.

Основные средства поверки:

-    микроскоп измерительный универсальный УИМ-21 (рег. № 634-50), диапазон измерений линейных размеров от 0 до 200 мм, пределы допускаемой абсолютной погрешности измерений ±0,003 мм;

-    штангенциркуль цифровой серии 500, (рег. № 30380-05), диапазон измерений линейных размеров от 0 до 300 мм, пределы допускаемой абсолютной погрешности измерений ±0,03 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 7512-82 Контроль неразрушающий. Соединения сварные. Радиографический метод ТУ 427650-004-02353754-2016 Системы бесплёночные автоматизированные рентгенометрические «БАРС». Технические условия
